ESS ES9028Q2M Module DAC I2S 32bit 384khz DSD Symétrique Régulateurs 1x LT1963

Ce module DAC I2S ES9028Q2M comporte une sortie analogique sur support DIP 8 permettant de changer le son à sa guise. De par son format compact et son alimentation de qualité, il permet la conception de DAC de qualité à prix réaliste équipé en option avec une interface USB vers I2s ou un ASRC KALI par exemple.

Moyenne des votes pour ce produit
3.0 / 5

En achetant ce produit vous obtenez 3 points de fidélité


Référence : 12355
Nouveau produit

39,90 €TTC

33,25 € HT

Produit définitivement arrêté
Livraions depuis la france

Livraison depuis la france Livraison depuis la france Livraison depuis la france

Livraison depuis la France
Facturation France
SAV France

Garantie 2 ans

Accessoires pour ce produit

Retrouvez ici une sélection d'accessoires utiles et/ou indispensables pour ce produit. Ceux-ci sont spécialement sélectionnés par l'équipe Audiophonics en fonction des caractéristiques du produit.


Informations

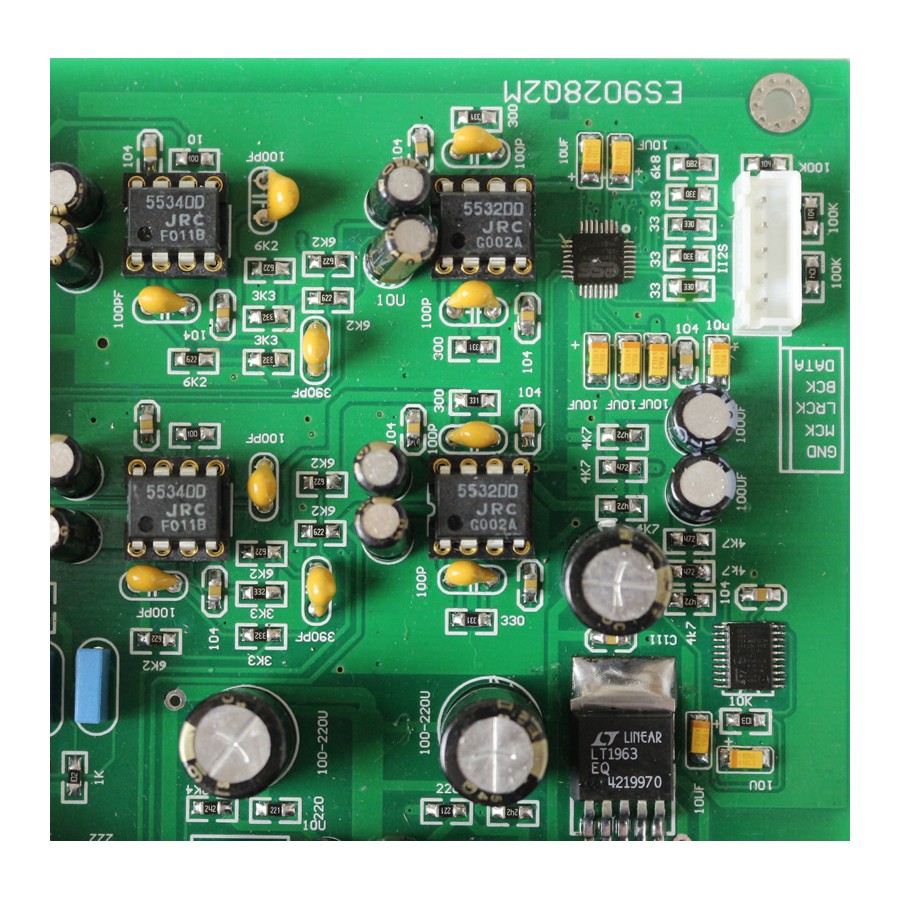

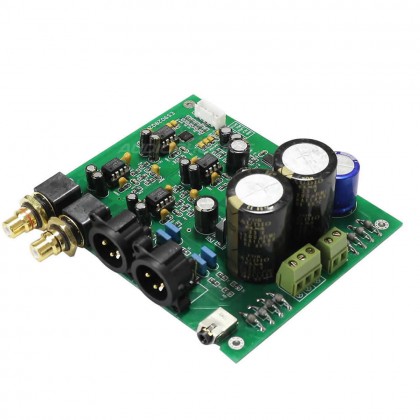

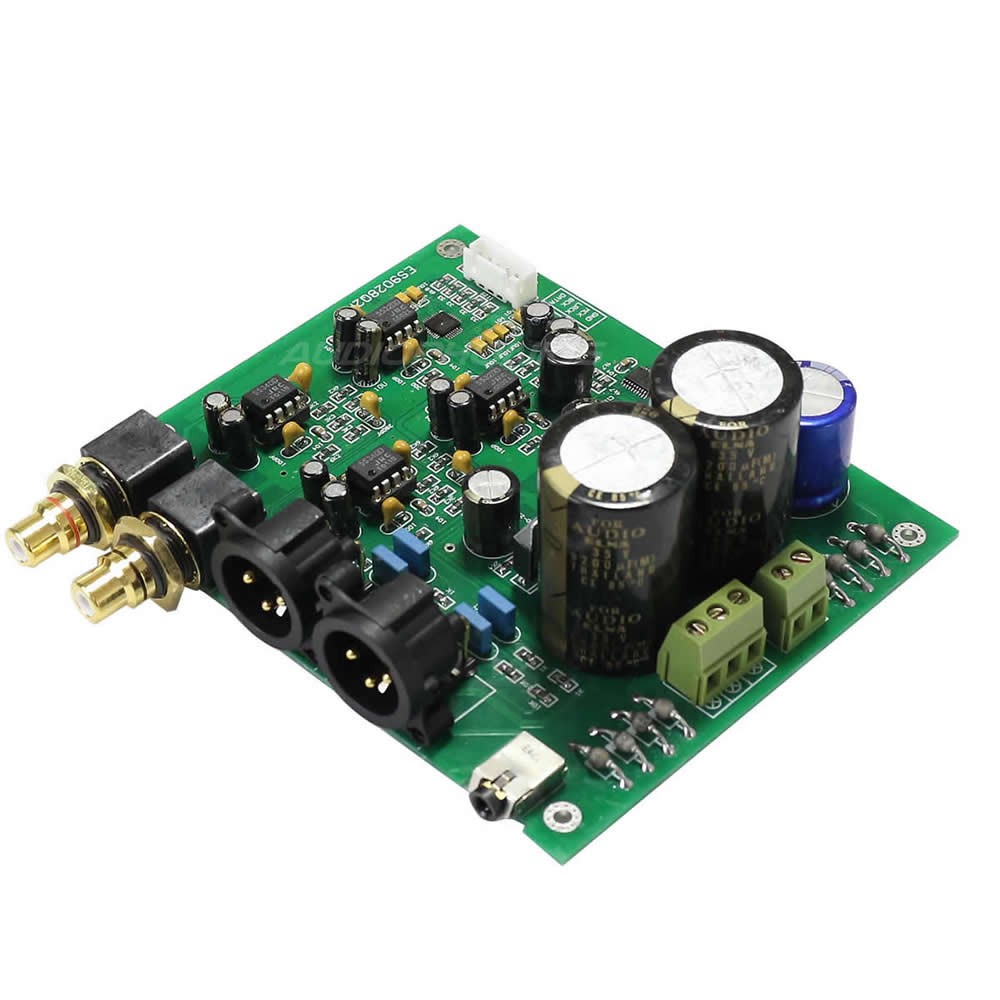

Module DAC ESS ES9028Q2M

Un DAC I2S 32BIT 384KHZ modulaire

Ce module DAC I2S ESS ES9028Q2M comporte une conception et des composants de premier plan. Il offrira la possibilité de faire évoluer vos créations DIY avec des cartes compacts et intégrables pour des projets ambitieux à coupler avec des interfaces USB vers I2S ou cartes ASRC ALLO KALI comportant des horloges MCLK maitre.

DAC ES9028Q2M I2S 32bit 384kHz DSD

Une section analogique modulaire

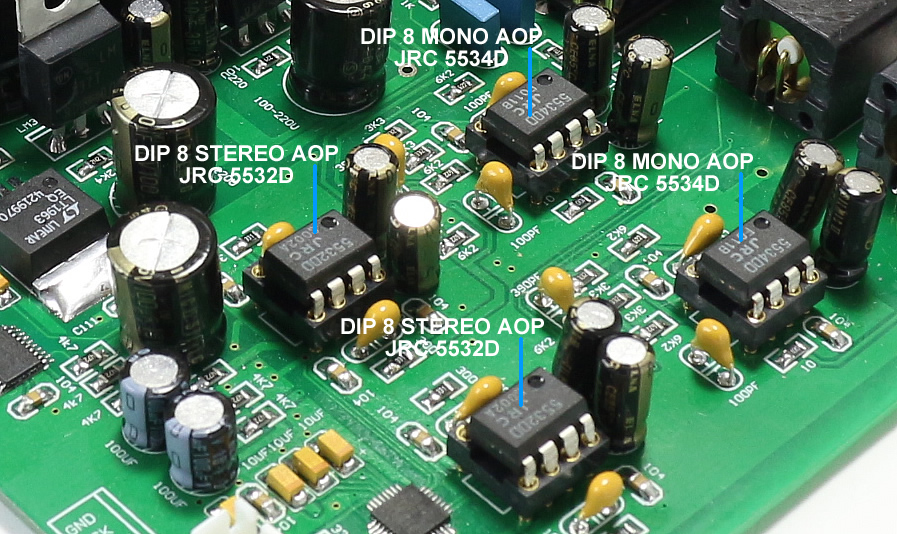

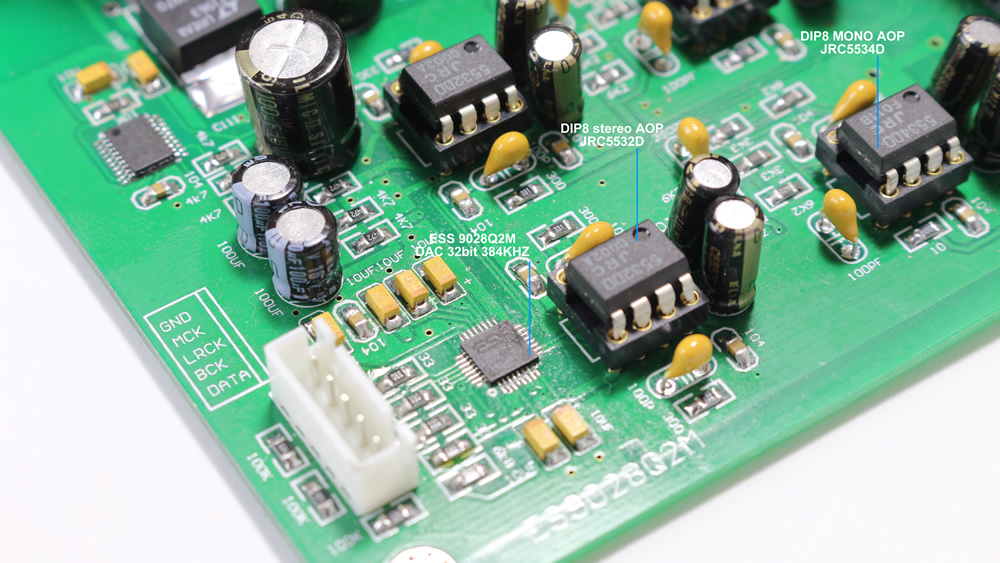

Un bon DAC ne serait rien sans une partie analogique de haute qualité. les quatre AOP sont sur support DIP8 de type JRC5534 mono x2 et JRC5532 stéréo X2. Ainsi on peut changer à sa guise la signature sonore correspondante à son système HIFI. Les options sont donc multiples avec un large choix d'AOP interchangeables en accessoires. Ce DAC totalement symétrique bénéficie donc d'un recul de bruit significatif sur ses sorties XLR stéréo.

DAC ES9028Q2M I2S 32bit 384kHz DSD

Une alimentation séparée Digital et analogique

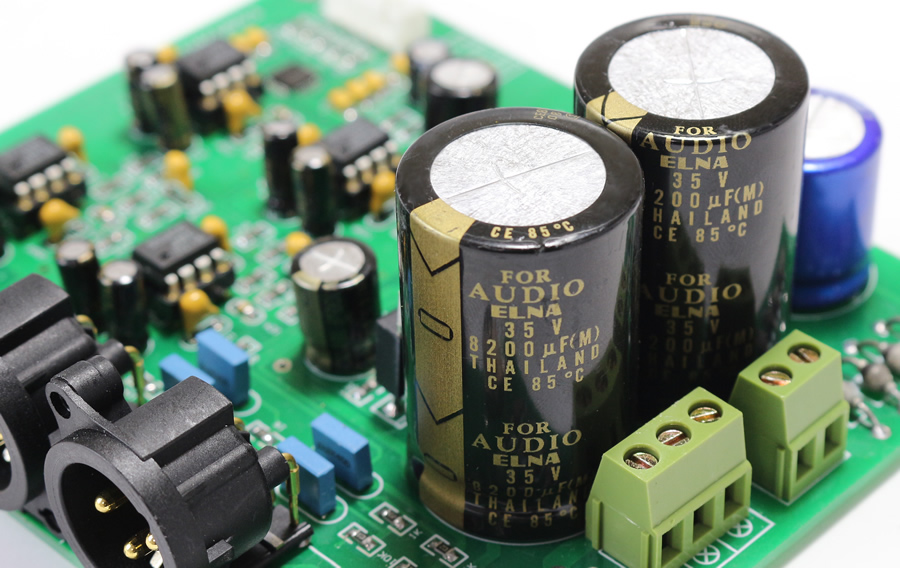

Ce DAC comporte une alimentation symétrique 15V +/- à base de régulateurs LM337T et LM317T et une alimentation haute qualité de type faible dérive de voltage LDO Linear Technology LT1963 sur la partie digitale pour une meilleure précision de conversion du DAC ESS SABRE ES9028Q2M. La majeur partie des condensateurs de filtrages de ce DAC sont d'origine ELNA for AUDIO.

DAC ES9028Q2M I2S 32bit 384kHz DSD

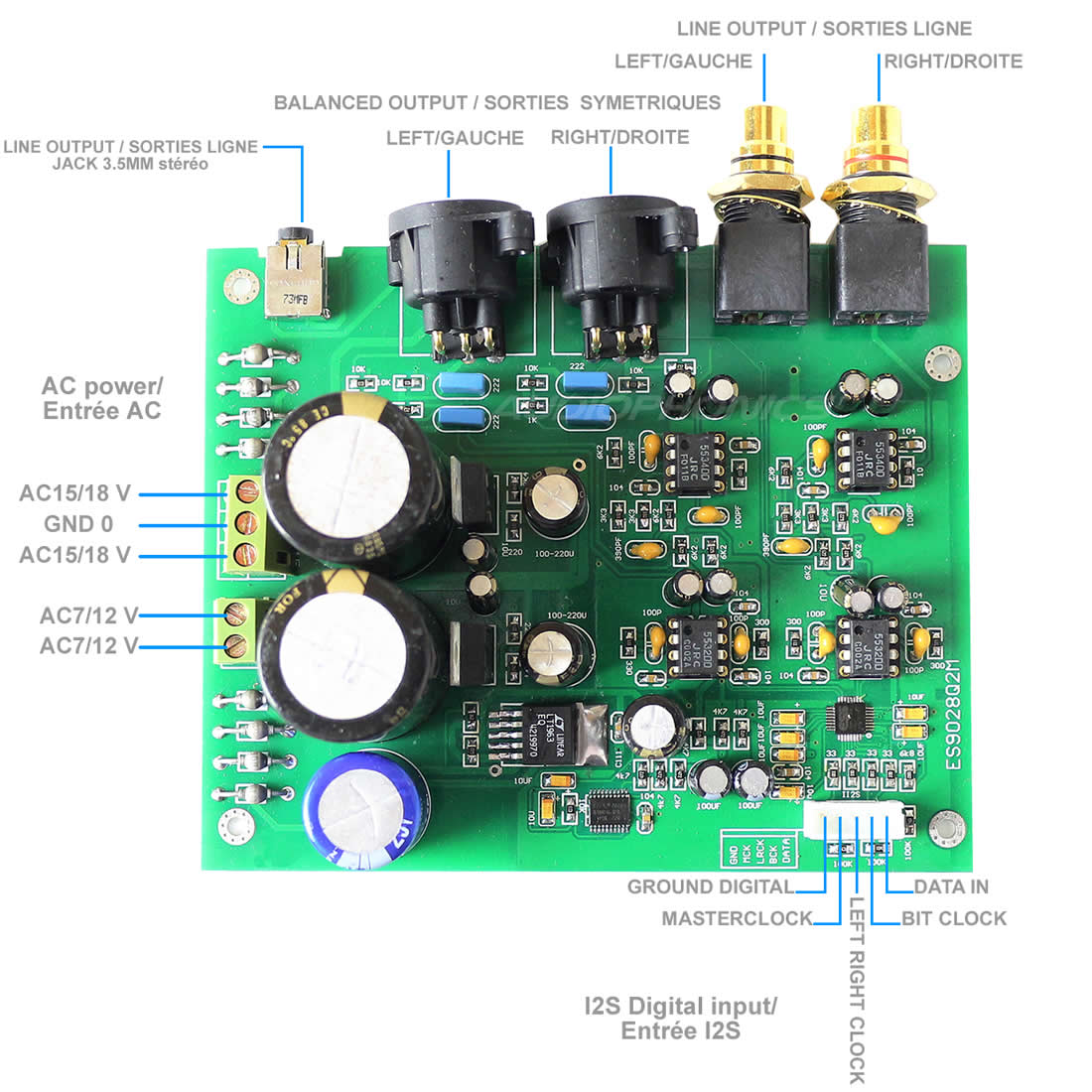

Ce module nécessite un transformateur 9V AC à simple renroulement secondaire ainsi qu'un transformateur 15V AC à double enroulement secondaire :

Transformateur 5085 230V 15VX2 et 9VX1

Ce DAC I2S ne comportant aucune horloge, il est impératif de brancher en I2S une source comportant le signal Masterclock ( MCLK ) nécessaire.

DAC ES9028Q2M I2S 32bit 384kHz DSD

Caractéristiques techniques

DAC ESS TECH ES9028Q2M
ArchitectureHYPERSTREAM 32 BIT 384KHZ
THD+N-115dB
DNR135dB
PCMJusqu'à 3884kHz (dépend de l'interface en option)
DSDJusqu'à 5.6MHz (dépend de l'interface USB en option)
Taux d'échantillonage44.1kHz ~ 384kHz (dépend de l'interface USB en option en I2S)
Entrée
1x I2S DATA, BCLK, LRCK, MCLK, GND(nécessite une masterclock)
Sorties
1x RCA stéréo ligne2V
1x symétrique stéréo4V
Général

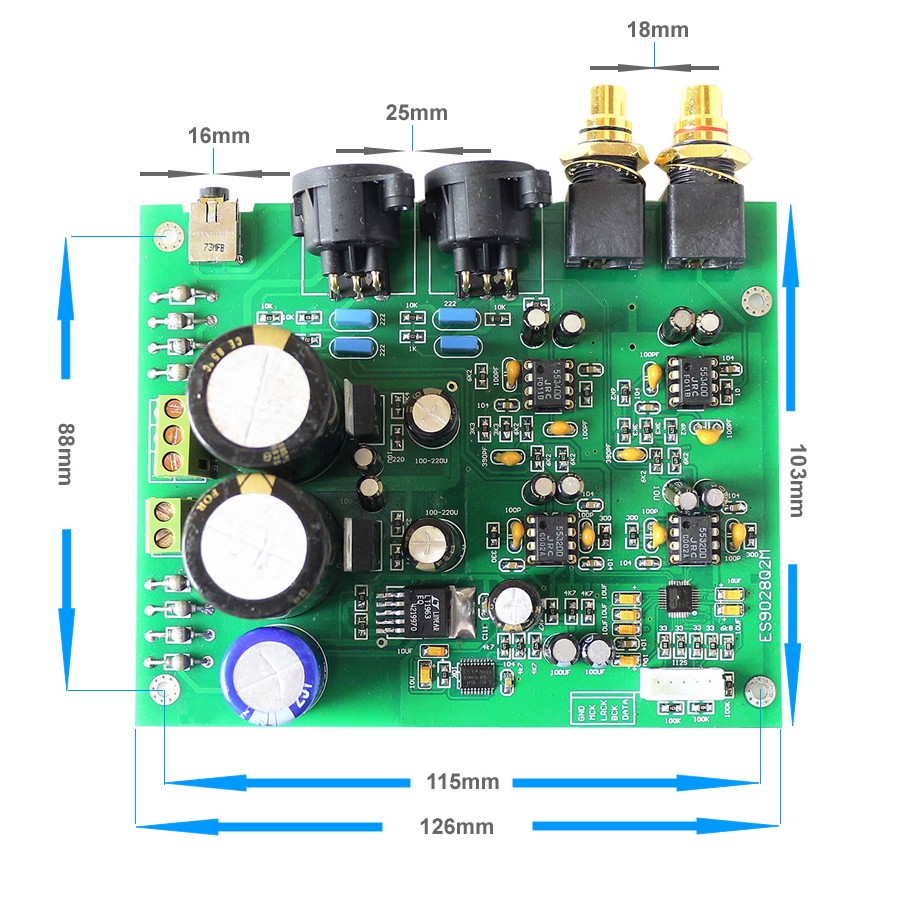

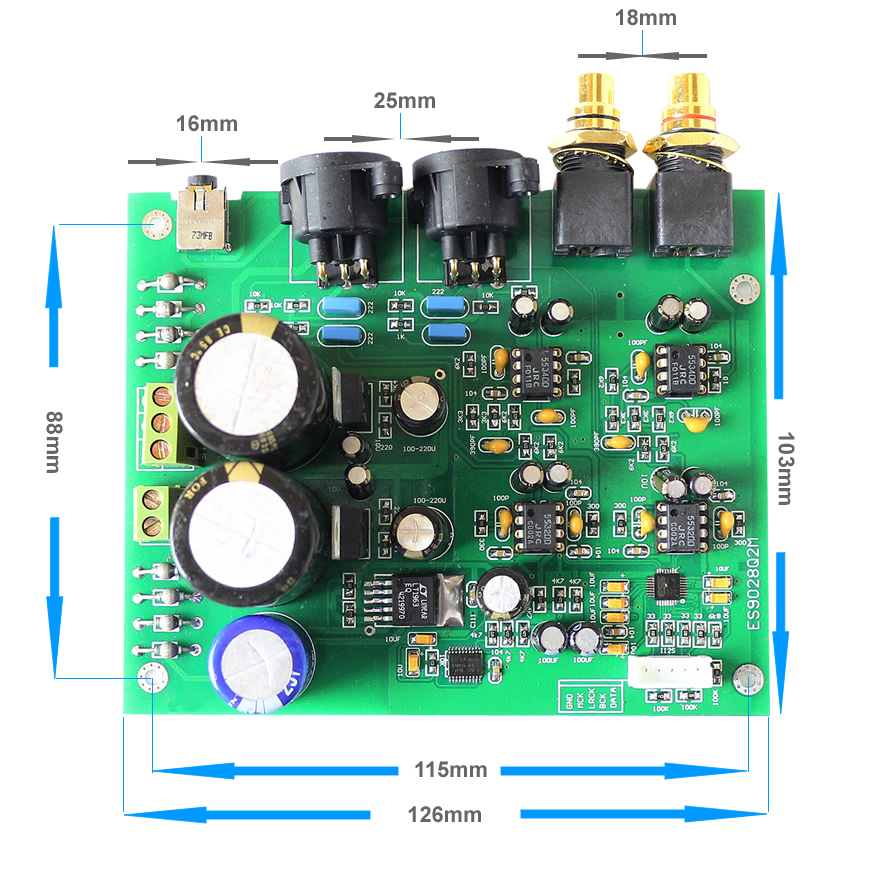

Dimensions126 x 1103 x 43mm
Poids178g
EntraxeRCA : 19mm / XLR : 24mm
Entraxes115 x 90mm

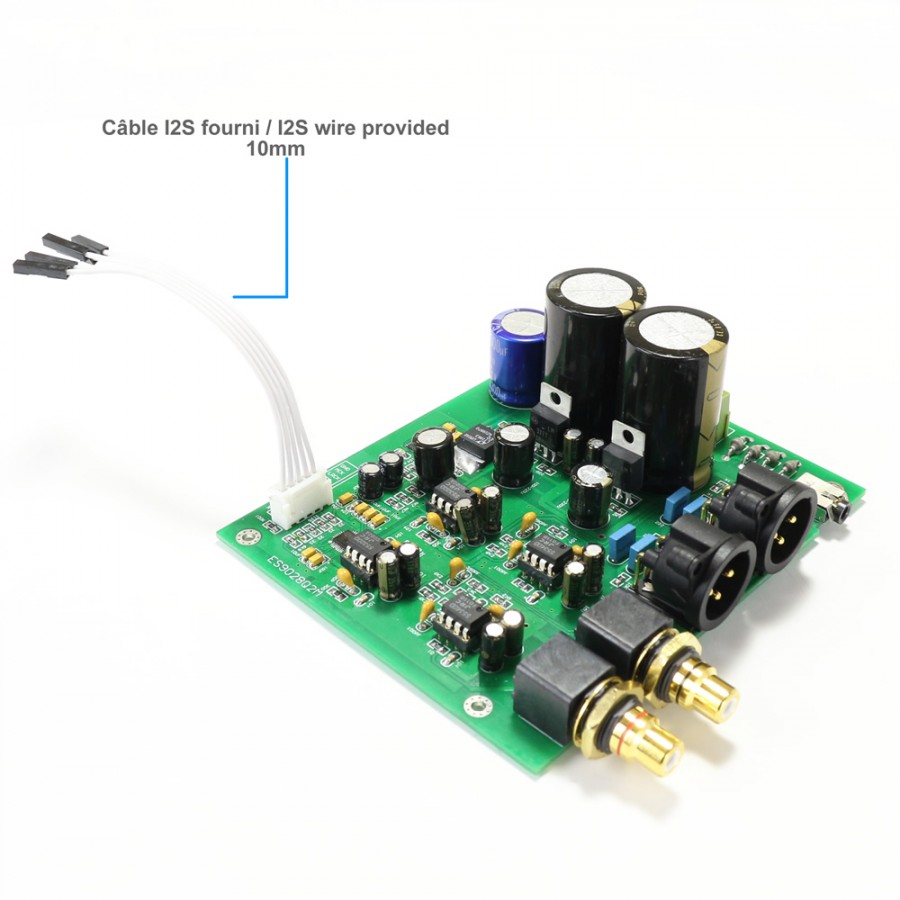

Package1x câble 10cm pour branchement I2S
DAC ES9028Q2M I2S 32bit 384kHz DSD

Caractéristiques
EntréesI2S
Canaux2 (Stéréo)

Livraison

Nous livrons la France entière, et à l'international.
Pour découvrir le montant des frais de port, il vous suffit d'aller dans votre panier une fois les produits désirés ajoutés.
Pour découvrir nos différents services et options de livraison, cliquez sur les logos suivants :

Seuls les utilisateurs enregistrés peuvent poster un avis. Connectez-vous ou créez un compte .
Note moyenne
3.0 / 5
2 avis
Pourquoi donner votre avis les produits ?
Vous pouvez partager votre expérience tout en informant d'autres clients

Note :
 4/5
Date :
Edit à mon avis précédent
Finalement mon problème venait d'une mauvais mise à la masse de la carte. Après un câblage correct (avec prise IEC 3 broches d'un côté et sur une multiprise Schuko de l'autre), le DAC est transfiguré et révèle tout son potentiel.
Les amplis-op Muses 8920 et OPA134 lui vont à merveille.
Le son est incroyablement propre, avec une très grosse dynamique, la séparation des instruments très bonne et toutes les extinctions de notes sont facilement suivies jusqu'au silence absolu.
Je lui mets 4 étoiles du coup car j'imagine qu'on peut obtenir encore mieux (la présence des voix n'égale toujours pas celle qu'on peut avoir sur une très bonne platine vinyle), mais j'imagine qu'il faut vraiment viser du matériel très pointu (à base de puces type ES9038 pro).
En définitive j'en suis très content.
 (0)
 (0)
Cet avis a été posté pour ESS ES9028Q2M Module DAC I2S 32bit 384khz DSD Symétrique Régulateurs 1x LT1963
Note :
 2/5
Date :
Compliquée à mettre en oeuvre
J'ai eu beaucoup de mal à faire fonctionner ce module, qui ne marche que sous Moode avec le driver ES9018 (j'ai essayé tous les drivers génériques sous Volumio). En sortie de mon Pi 3B+ avec le reclocker Allo Kali il fait le job, mais uniquement si l'on ne dépasse pas les 80% du volume - au delà ça sature.
C'était une première tentative de streamer, ça fonctionne mais la qualité audio n'est pas exceptionnelle (juste comparable à celle de mon Macbook pro sous Audirvana en sortie jack).
L'échange des amplis op n'améliore pas le son voire le détériore pourtant même avec des aop plus sérieux.
Bref je vais devoir acheter un autre module pour aller plus loin en restitution sonore.
Si c'était à refaire je partirais a priori plutôt sur un module à base de puce AKM AK4495.
 (0)
 (0)
Cet avis a été posté pour ESS ES9028Q2M Module DAC I2S 32bit 384khz DSD Symétrique Régulateurs 1x LT1963
