Le contrôleur ESSC de chez Ian Canada est l'accessoire par excellence pour piloter facilement vos installations DIY basées sur les DACs ESS SABRE ES9038Q2M et ES9028Q2M et ES9018K2M.

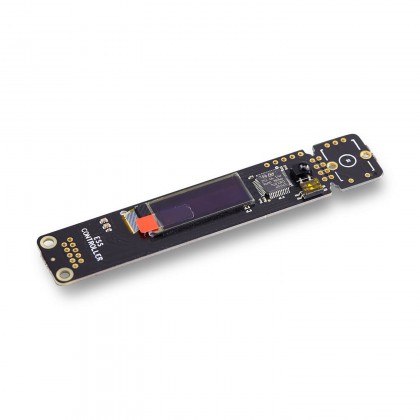

Ce petit module léger et très bien construit se relie directement à l'interface de contrôle de votre DAC ESS SABRE pour en récupérer et en éditer les paramètres. Le module fonctionne avec un processeur Cortex STM32 ARM configuré pour accéder aux paramètres dédiés strictement à la lecture audio sans affecter la configuration essentielle au bon fonctionnement du circuit.

Un écran OLED propose une panoplie d'informations relatives au fonctionnement du DAC (configuration du registre, niveau du volume). Le module peut se piloter via un encodeur en façade ou avec une télécommande infra-rouge.

Ainsi, grâce au ESSC, l'utilisateur (même néophyte) peut d'abord vérifier en temps réel que tout est en ordre, que les bons taux d'échantillonnage sont traités et que le bitrate correspond à ce qui est attendu du flux numérique.

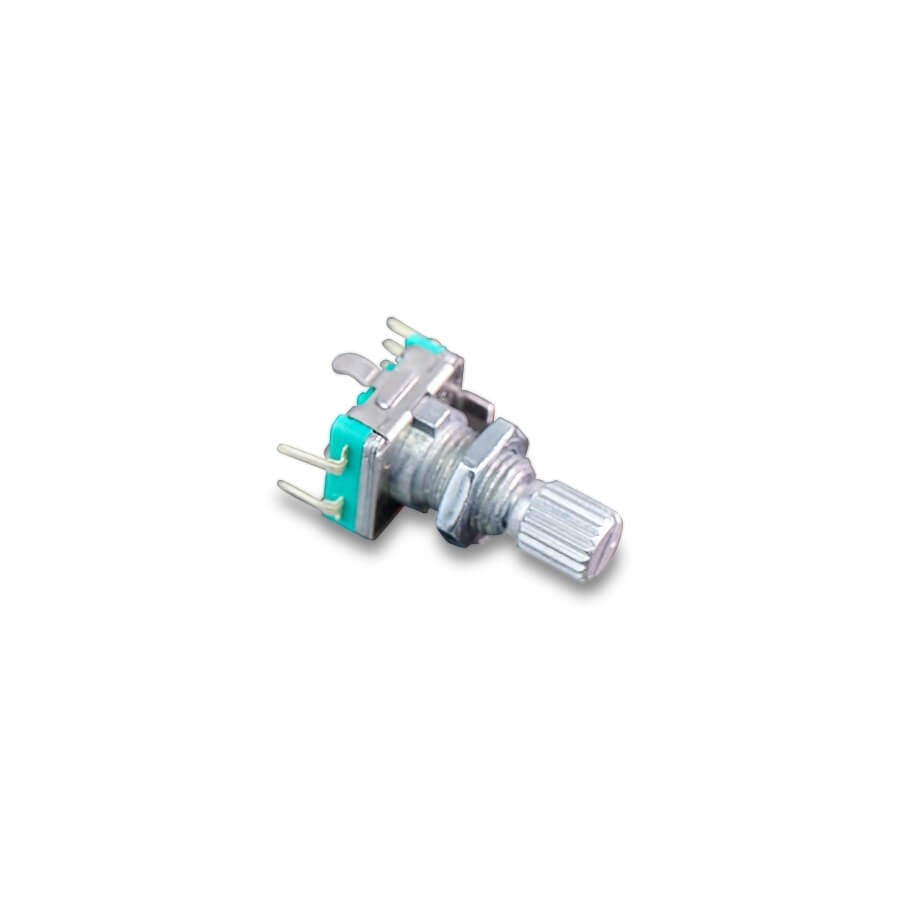

Le PCB embarque un emplacement prévu pour recevoir un encodeur numérique. L'agencement des connecteurs est déjà configuré de sorte à ce que ledit encodeur pilote directement les fonctions natives - à commencer par le réglage du volume - des puces SABRE. Ce module trouvera donc autant son utilité en développement / réparation (confirmer la bonne intégration du DAC) autant qu'en production avec son écran ainsi que son encodeur déjà accessibles.

Intégration déportée ou par GPIO

Pur produit Do It Yourself, le ESSC s'integre aisément dans un montage sur SBC avec GPIO : il possède en effet sur sa face inférieure une série de pastilles nues sur lesquelles on pourra installer un connecteur GPIO. En ce sens, il s'agit d'une solution hyper-complète pour l'intégration d'un DAC SABRE dans un environnement Raspberry Pi.

Une seconde série de pastilles situées à l'extrêmité du PCB offre une connectique I2C classique qui sera très utile pour relier le module via une nappe. Cette seconde connectique permet surtout de déporter le couple écran / encodeur afin de s'accorder aux spécifications de votre boîtier.

Pour encore plus de souplesse, le PCB est sécable. On pourra donc rendre la partie encodeur / volume indépendante de la partie logique / écran. Toujours plus de possibilités et de confort pour une intégration en boîtier réussie.

Récepteur I/R

Le module est équipé d'un récepteur infra-rouge pour piloter facilement tous les paramètres de votre puce DAC à distance.

Une utilisation via Web-API est également possible. Attention, cette dernière option ne permet pas d'accéder nativement à l'ensemble des options disponibles. L'utilisation d'une Web API n'est pas prévue pour le développement mais pour l'usage standard. Aussi, il n'est pas possible nativement d'éditer l'ensemble des clés de registres accessibles via ce driver.

Options

Voici une liste exhaustive des fonctions couvertes par les DACs ESS que le contrôleur ESSC est en mesure configurer :

- Configuration bande passante DPLL sur PCM / SPDIF
- Configuration bande passante DPLL sur DSD
- Configuration filtre à réponse impulsionnelle infinie (pour 9028 et 9018)
- Configuration filtre à réponse impulsionnelle finie (pour 9028 et 9018)
- Configuration Filtres ES9038Q2M (exclusif à ce modèle)
- MCLK mode SYNC (ASRC / true SYNC avec FifoPi & jumper)
- Bypass OSF
- Bypass Filtres
- Surveillance du ratio DPLL (idéal pour évaluer en temps réel les performances d'une horloge)
- Retour aux paramètres d'usine (reset de la puce DAC)

Enfin le Contrôleur ESSC peut fonctionner en analyseur standalone (sans DAC ESS). Il suffit de le monter sur un GPIO et de maintenir le bouton de l'encodeur appuyé.
