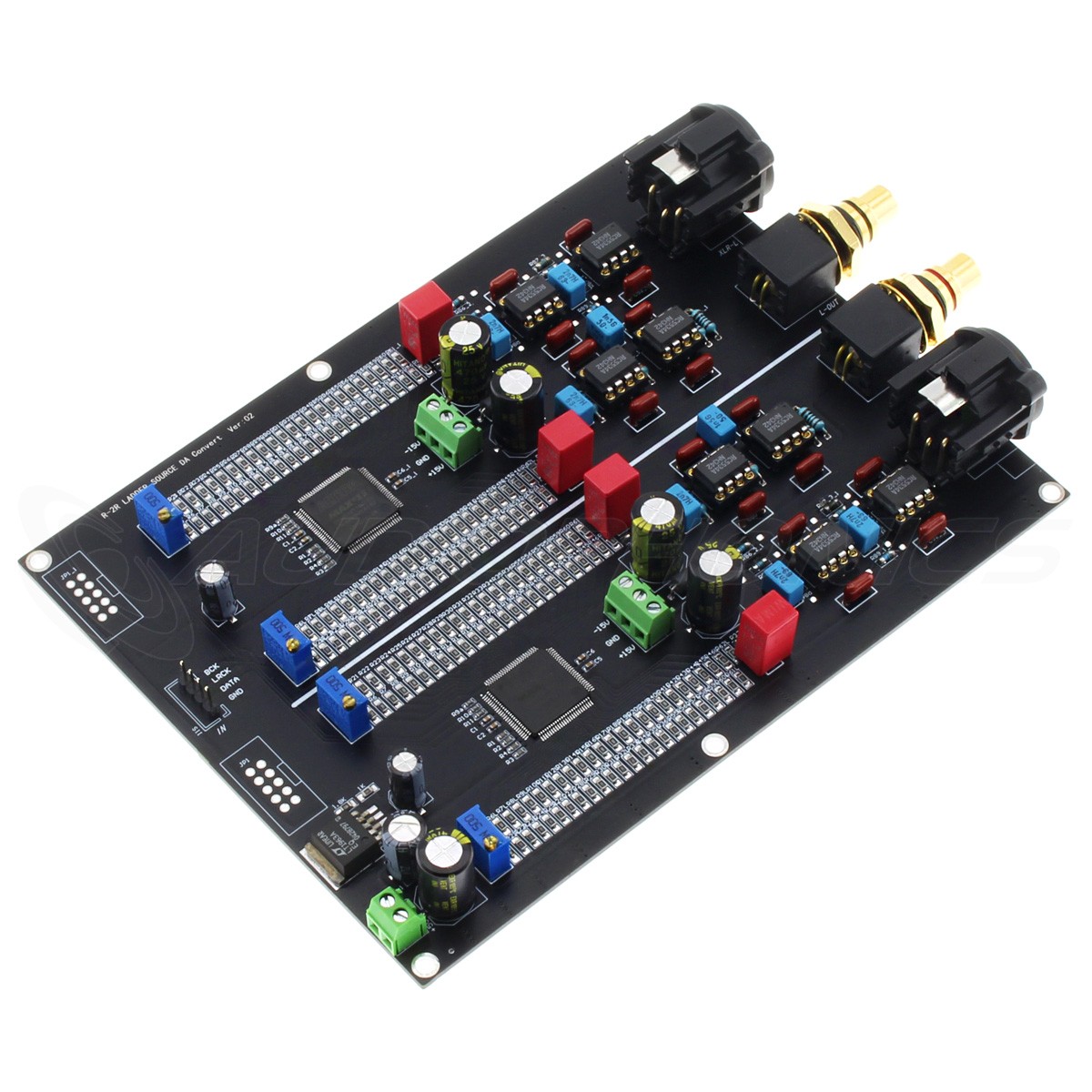

Module Ladder DAC R2R NOS Symétrique 24bit 384kHz

Ce module Ladder DAC offre une conception de très haute qualité, avec un étage de conversion R2R, utilisant un CPLD Altera MAX II par canal, associés à une longue série de résistances. Cette architecture parallèle permet une excellente séparation des canaux, limitant ainsi les potentielles interférences. En résulte une restitution marquée par des graves profonds, des médiums bien définis et des aigus précis.

Moyenne des votes pour ce produit
4.2 / 5

En achetant ce produit vous obtenez 22 points de fidélité


Référence : 16547
Nouveau produit

229,00 €TTC

190,83 € HT

- +


Date d'expédition : 24-12-2024.

Les commandes passées avant 12h (GMT + 1) sont généralement expédiées le jour même.

Livraions depuis la france

Livraison depuis la france Livraison depuis la france Livraison depuis la france

Livraison depuis la France
Facturation France
SAV France

Garantie 2 ans

Accessoires pour ce produit

Retrouvez ici une sélection d'accessoires utiles et/ou indispensables pour ce produit. Ceux-ci sont spécialement sélectionnés par l'équipe Audiophonics en fonction des caractéristiques du produit.


Informations

Module DAC R2R

NOS Symétrique 24bit 384kHz

Module DAC R2R NOS Symétrique 24bit 384kHz

Ce module Ladder DAC offre une conception de très haute qualité, avec un étage de conversion R2R, utilisant un CPLD Altera MAX II par canal, associés à une longue série de résistances. Cette architecture parallèle permet une excellente séparation des canaux, limitant ainsi les potentielles interférences. En résulte une restitution marquée par des graves profonds, des médiums bien définis et des aigus précis.

L'étage de sortie du module est lui équipé de pas moins de quatre AOP RC5534A par canal, montés sur DIP8 et donc facilement interchangeables pour adapter la restitution sonore de la carte en fonction d'un système audio ou de préférences d'écoute.

L'entrée du module se fait en I2S, sur un connecteur 4 pins. Pour la sortie, le DAC met à disposition du RCA asymétrique et du XLR symétrique.

Caractéristiques techniques

Spécifications
Type de produitDAC R2R
Entrée1x I2S sur connecteur 4 pins
Sorties1x XLR stéréo symétrique
1x RCA stéréo asymétrique
Taux d'échantillonnages supportésPCM jusqu'à 24bit 384kHz
AOP8x RC5534A
Général
Tension d'alimentation1x 5VDC
2x +15/0/-15V DC
Dimensions163.5 x 122.9mm

Caractéristiques
EntréesConnecteur PCB
SortiesRCA
SortiesXLR
Puce DAC / ADCR2R LADDER DAC
Taux d'échantillonnage max384kHz

Livraison

Nous livrons la France entière, et à l'international.
Pour découvrir le montant des frais de port, il vous suffit d'aller dans votre panier une fois les produits désirés ajoutés.
Pour découvrir nos différents services et options de livraison, cliquez sur les logos suivants :

Seuls les utilisateurs enregistrés peuvent poster un avis. Connectez-vous ou créez un compte .
Note moyenne
4.2 / 5
5 avis
Pourquoi donner votre avis les produits ?
Vous pouvez partager votre expérience tout en informant d'autres clients

Note :
 5/5
Date :
Veramente Soddisfatto
Presa per prova, devo dire che ne sono rimasto estremamente soddisfatto, facile da montare, bisogna solo avere molta attenzione all'alimentazione che deve essere molto pulita.

Taken for testing, I must say that I was extremely satisfied with it, easy to assemble, you just need to pay close attention to the power supply which must be very clean.
 (0)
 (0)
Cet avis a été posté pour Module Ladder DAC R2R NOS Symétrique 24bit 384kHz
Note :
 5/5
Date :
100u Capacitors upgrade
I revise my initial review. After the cap upgrade with 100u quality parts the frequency response greatly improved. If you consider this board exchange of the series capacitors (signal path) is mandatory. But you will not regret it, the result is pretty impressive. Will keep me satisfied for a while ;)
 (0)
 (0)
Cet avis a été posté pour Module Ladder DAC R2R NOS Symétrique 24bit 384kHz
Note :
 4/5
Date :
Not great out of the box
Compared to the internal DAC of my Hegel H95 it was clearly lacking in the bass region. Investigating further it seems that the WIMA capacitors (1.5u) are in series on the signal path although one would have imagined a balanced design would not need such a capacitance. I have ordered 100u/250V audio capacitors to see what the difference would be. Also the design does not use buffers to drive the R2R section as other boards so this could also have a impact. Will come back after the upgrade. For now not very satisfied.
 (0)
 (1)
Cet avis a été posté pour Module Ladder DAC R2R NOS Symétrique 24bit 384kHz
Note :
 2/5
Date :
Good but too expensive
I bought the module at Audiophonics, because I thought the same on Ebay is may be a cheap china fake. But it's the same module! At Audiophonics the Company Logo is removed from the product photos. But on the delivered module it is printed the same way as the one on Ebay/from China. On Audiophonics it is 100€ more than ebay... The sound is great and the manufacturing quality is good. So it's your choice how much you would like to pay. But I think on Audiophonics the price is too high. I am disappointed the the same module is round about 62% offered more expensive on Audiophonics.
 (0)
 (0)
Cet avis a été posté pour Module Ladder DAC R2R NOS Symétrique 24bit 384kHz
Note :
 5/5
Date :
This DAC module is a giant killer
Installed one of these R2R DACs today, coupled with Linear PSU and I2S direct from Raspberry PI 4.
After 4-5 hours playing, it is actually comparable with Denafrips Pontus 2, only diff is as thread starter mentions Pontus 2 is cleaner, probably because of all that power filtering. In the future I will add more capacitance to the PSU and see if that makes a different. Else it is a bargain. Make your own and pay 10 times less.

This replaced a Denafrips Ares 2 and no regrets.
More air, details, natural tone and off course no Delta Sigma harsness.

Quick delivery and quick response on tech questions from Audiophonics. Cheers
 (0)
 (0)
Cet avis a été posté pour Module Ladder DAC R2R NOS Symétrique 24bit 384kHz
