AKM AK4137EQ Interface SPDIF I2S 24bit 192kHz avec écran LCD
En achetant ce produit vous obtenez 10 points de fidélité
Accessoires pour ce produit
Retrouvez ici une sélection d'accessoires utiles et/ou indispensables pour ce produit. Ceux-ci sont spécialement sélectionnés par l'équipe Audiophonics en fonction des caractéristiques du produit.

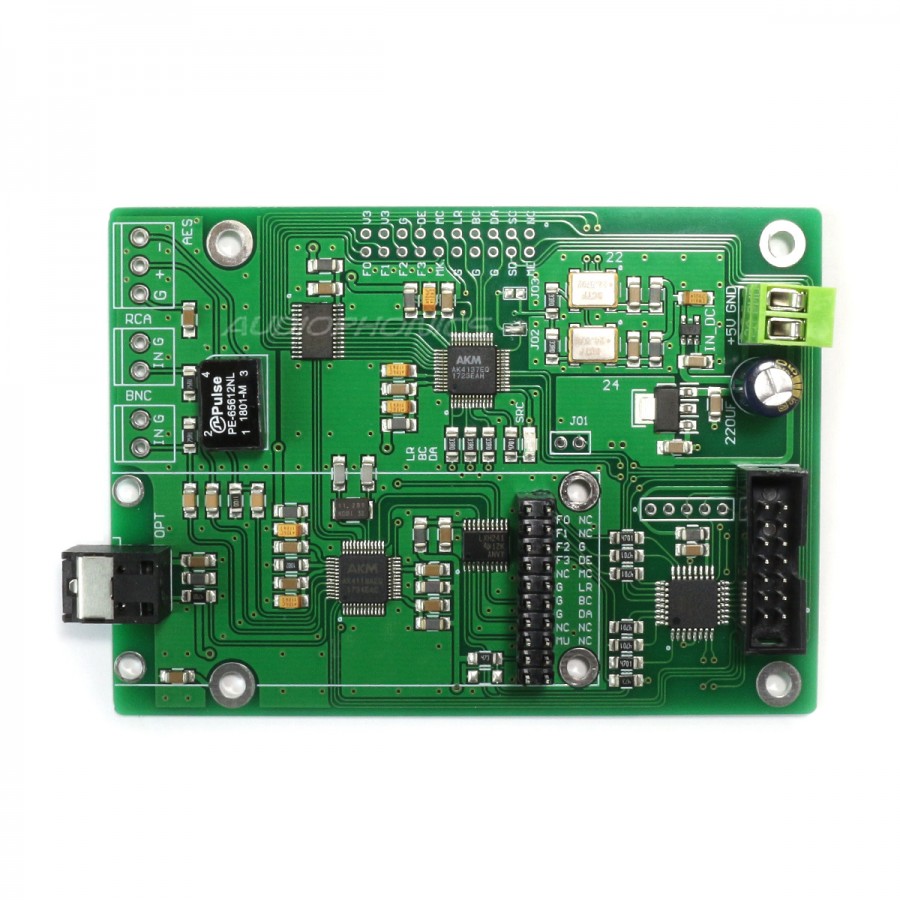

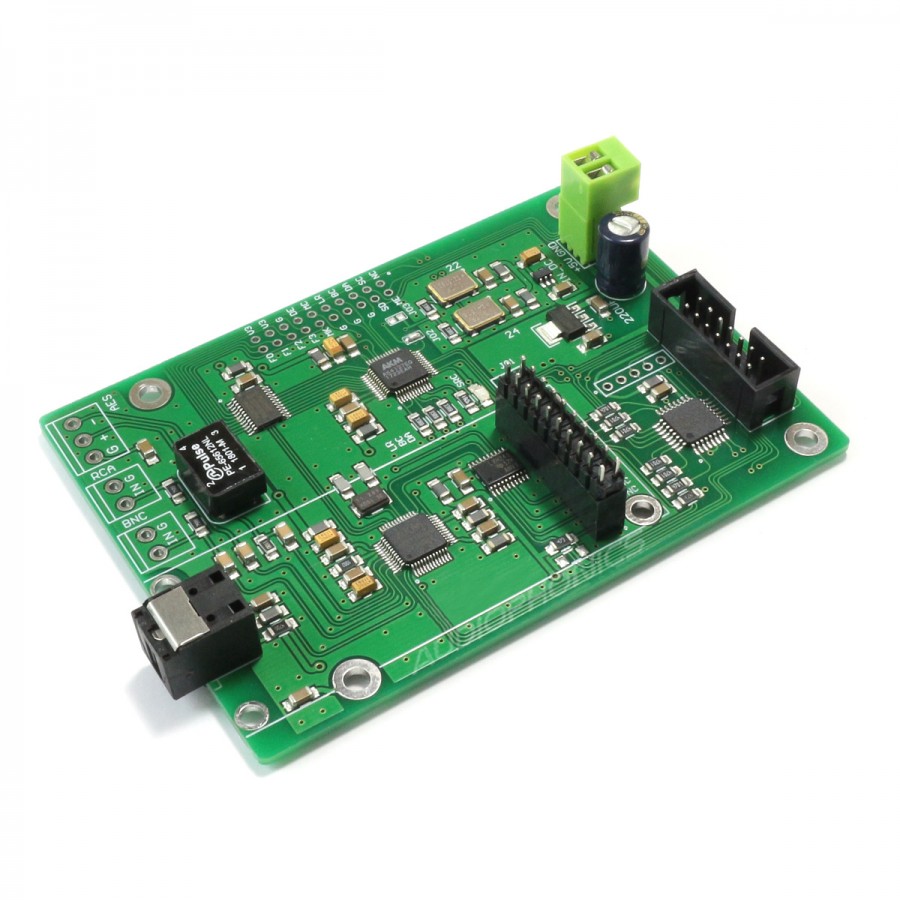

Interface AKM AK4137EQ
Module AK4137EQ 24bit 192kHz SPDIF I2S
Ce module évolutif est basé sur une puce AKM AK4137EQ. Il vous permettra de concevoir une interface performante à faible coût, d'autant plus qu'elle est accompagnée de son écran LCD et de son bouton de contrôle.
Disposant d'origine d'une entrée Optique et d'une sortie I2S, vous pourrez faire évoluer le module selon vos besoin en lui octroyant de nouvelles entrées. Il est ainsi possible d'ajouter un connecteur Coaxial, AES ou BNC (non fournis) et même une interface USB XMOS, permettant d'augmenter encore plus les performances de ce module en lui permettant de supporter des taux d'échantillonage plus élevés.
Une puce de conversion de très bonne qualité
Équipé d'un chip AKM AK4137EQ supportant des fichiers jusqu'à 32bit 768kHz et natif DSD256, ce module profite de l'excellente architecture Velvet Sound. Celle-ci permet de développer des détails sonores d'ordinaire trop en retrait pour être audibles en limitant la distorsion. Par ailleurs, la puce intègre un oscillateur interne, permettant de réduire considérablement le jitter. Cette puce assure ainsi une plage dynamique de 186dB et un THD+N de -150dB. Un excellent choix donc pour une écoute de grande qualité.
Double horloge SCTF
Le module intègre également d’autres composants participant à sa restitution sonore de grande qualité. On notera notamment la présence de 2 horloges SCTF. Un horloge 22.5792MHz et une horloge 24.576MHz. Celle-ci permettent de réduire drastiquement le jitter et d'améliorer la synchronisation des signaux audio.
Un contrôle simple mais efficace

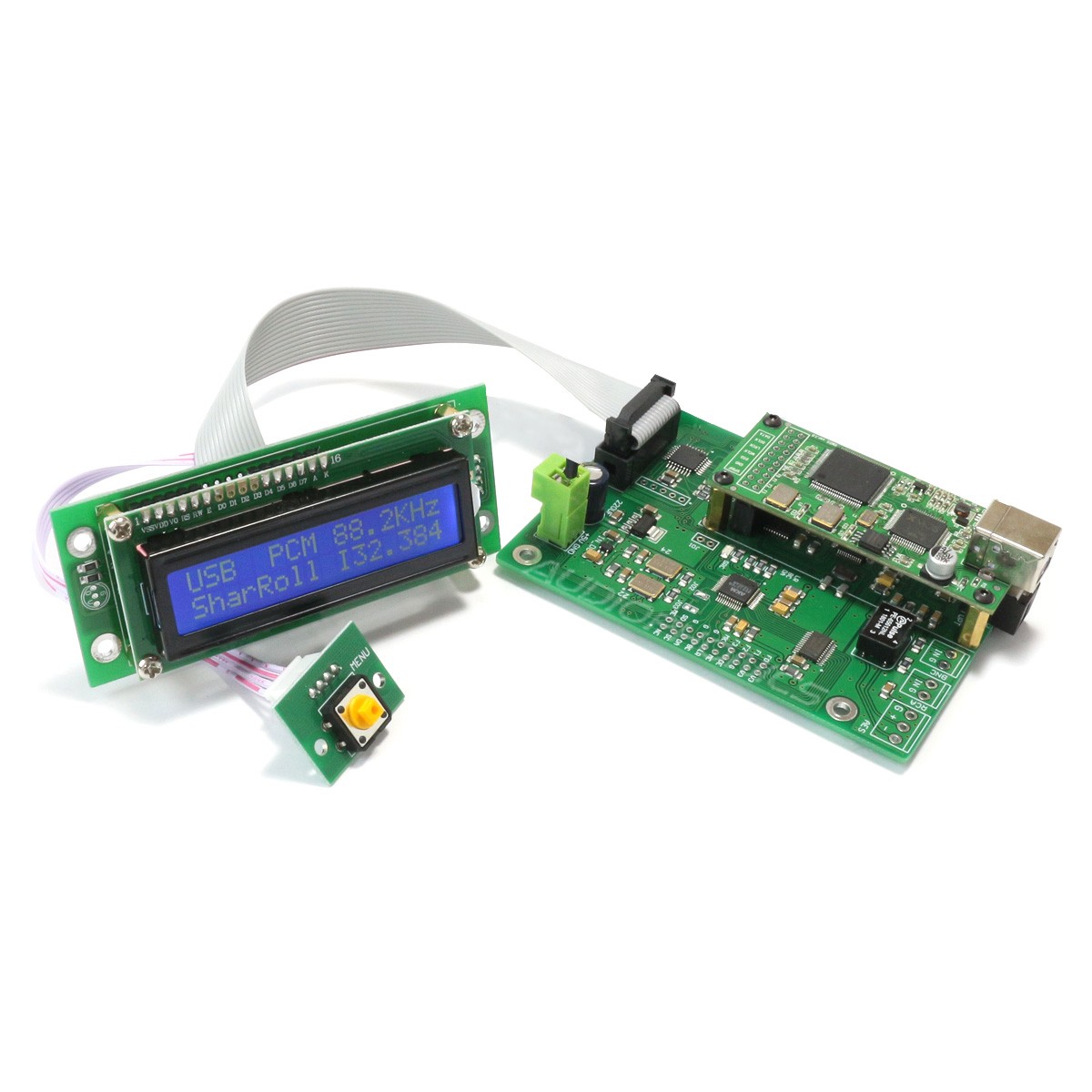

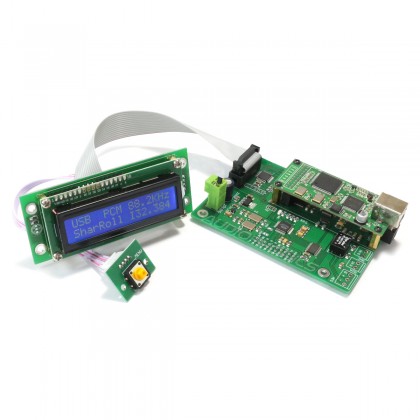

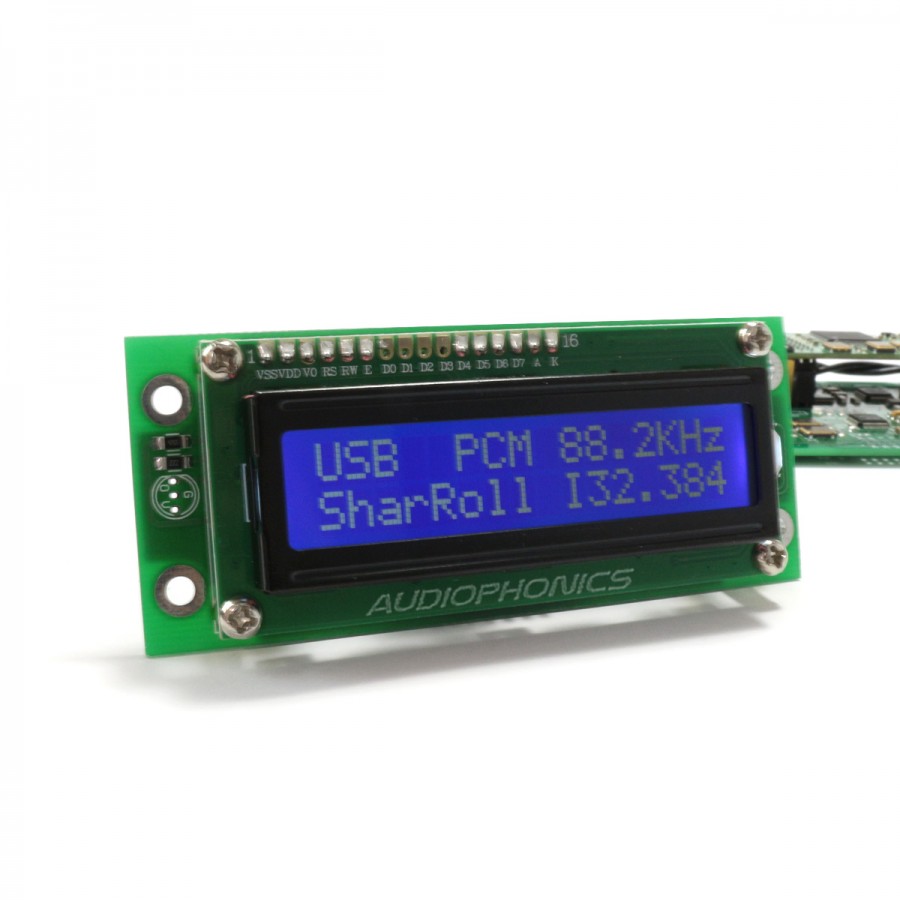

Le module est donc livré avec un écran LCD et un module disposant d'un bouton unique, ainsi que les câbles permettant de les connecter entre eux. L'écran vous permettra de visualiser l'activité en cours de votre interface comme la source active, le format de fichier ou le taux d'échantillonage de celui-ci. Vous pourrez également y retrouver le filtre actif, le format du signal de sortie et le taux d'échantillonage de sortie.
Pour agir sur ces paramètres, rien de plus simple. Le bouton unique permet à la fois de changer de source mais également de filtre et de format de signal et taux d'échantillonage de sortie. Vous trouverez ci-dessous les instructions d'utilisation de l'écran et du bouton.
| 1 | Source active |
| 2 | Format de fichier actif |
| 3 | Taux d'échantillonage du fichier lu |
| 4 | Filtre actif |
| 5 | Format du signal de sortie |
| 6 | Taux d'échantillonage de sortie |
Fonctions du bouton :
- Pression courte : Changer de source (N°1)
- Pression longue > 0.5s : Entrer dans le menu des Options.
- Le nom du filtre actif clignote. Effectuez une pression courte pour en changer. Effectuez une pression longue pour passer au paramètre suivant.
- La dénomination du format du signal de sortie clignote. Effectuez une pression courte pour en changer. Effectuez une pression longue pour passer au paramètre suivant.
- Le taux d'échantillonage de sortie clignote. Effectuez une pression courte pour le modifier. Effectuez une pression longue ou n'appuyez pas sur le bouton pendant un moment pour sortie du mode Options.
La très haute définition accessible avec une interface USB XMOS
(Vendue séparément).

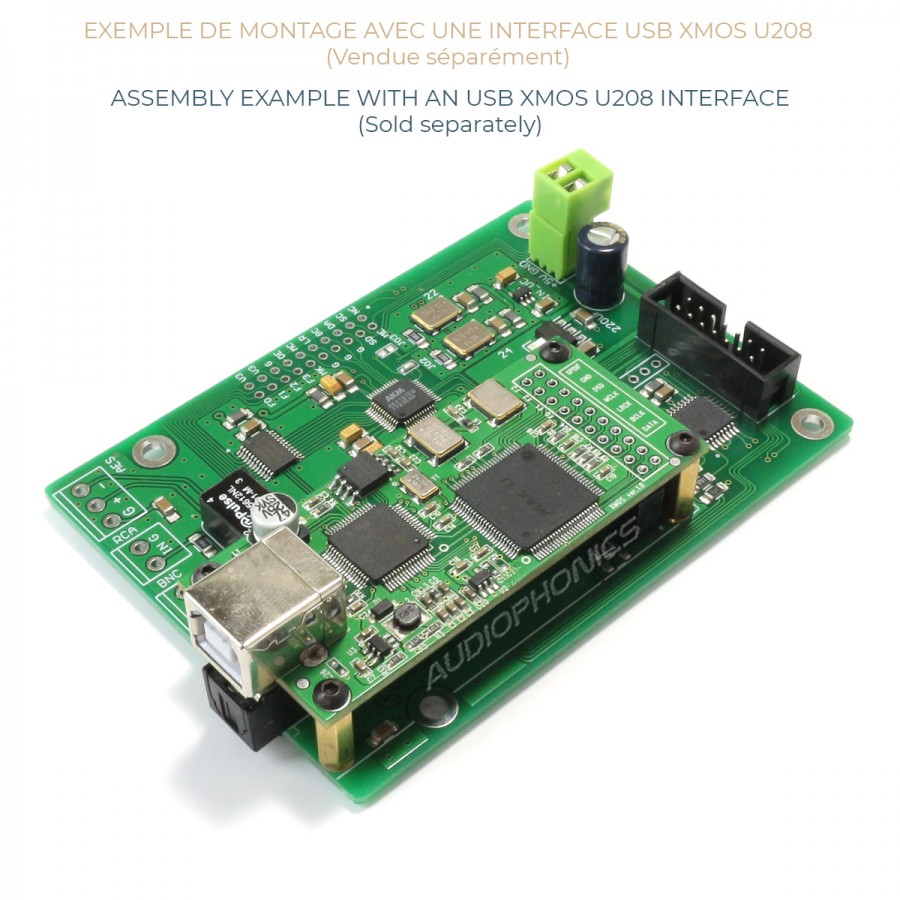

Ce module prévoit un emplacement afin de pouvoir y ajouter un module USB XMOS U208. En ajoutant cette interface USB, vous pourrez profiter d'une entrée plus performante puisque supportant des taux d'échantillonage plus élevés. En effet, en ajoutant cette interface et en utilisant son port USB-B, vous pourrez lire vos fichiers PCM 32bit 384kHz et DSD256.
Velvet Sound
Le module AKM AK4137EQ profite de la technologie Velvet Sound. Celle-ci permet de disposer de 4 filtres PCM : Sharp roll-off, slow roll-off, short delay sharp roll-off et short delay slow roll-off. Ces filtres vous permettront de pouvoir à la fois d'accorder au mieux le module à votre système audio mais également de l'adapter à votre type d'écoute.
Contenu du package

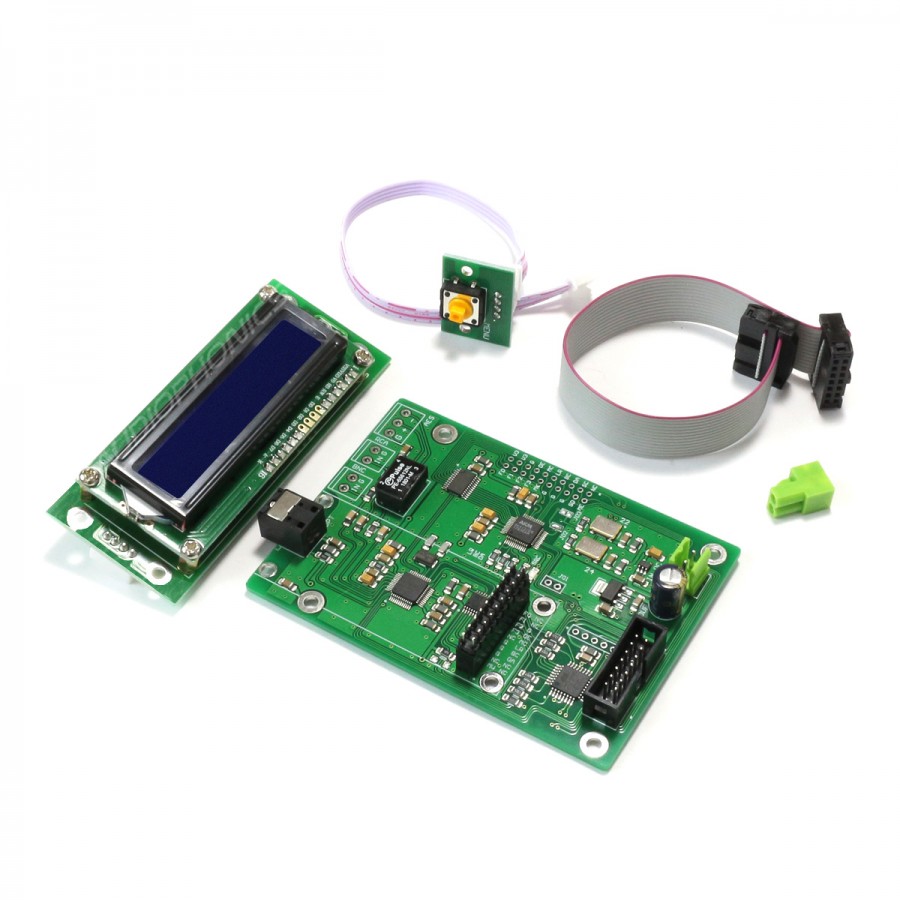

Le package contient le module AK4137, un module écran LCD, un module bouton, les câbles nappes pour l'écran et le bouton et un borniers pour l'alimentation. Vous pouvez également ajouter un connecteur Coaxial, AES et BNC. L'alimentation et l'interface USB XMOS sont vendues séparément.
Jumper J01, J02 et J03
L'utilisation de ces fonctionnalités peut, en cas de mauvaise manipulation, causer le dysfonctionnement de l'appareil.
- J01 : Alimentation 3.3V pour header 20 pins. Ne surtout pas utiliser J01 et un module USB en même temps, sous peine d'endommager de manière irrémédiable le module.
- J02 : Le signal MCLK est fourni par le AK4137EQ (Ne pas connecter en même temps que J03)
- J03 : Le signal MCLK est fourni par l'oscillateur (Ne pas connecter en même temps que J02)
Caractéristiques techniques
| Composants | |
|---|---|
| Puce | AK4137EQ |
| Récepteur numérique | 1x AK4118AEQ - 24bit 192kHz |
| Régulateur | 1x LDO AMS1117 |
| Micro-contrôleur | 1x ATmega8A |
| Horloges | 1x SCTF 24.576MHz 1x SCTF 22.5792MHz |
| Transformateur audio | 1x Pulse PE-65612NL |
| Spécifications | |
|---|---|
| Entrées disponible | 1x Optique Toslink |
| Entrées optionnelles | USB (Interface USB XMOS non fournie) 1x BNC (connecteur non fourni) 1x Coaxial (connecteur non fourni) 1x AES (connecteur non fourni) |
| Sortie | I2S 20 Pins |
| Taux d'échantillonage d'entrée supportés | RCA, Optique, AES : Jusqu'à 24bit 192kHz USB (avec module XMOS non fourni) : Jusqu'à 32bit 384kHz / DSD256 |
| Taux d'échantillonage de sortie supportés | RCA, Optique, AES : Jusqu'à 24bit 192kHz USB (avec module XMOS non fourni) : Jusqu'à 32bit 384kHz / DSD256 |
| Filtres PCM intégrés | Sharp Roll-Off (SharRoll) Slow Roll-Off (SlowRoll) Short Delay Sharp Roll-Off (ShoSharp) Short Delay Slow Roll-Off (ShorSlow) |
| Général | |
|---|---|
| Alimentation (non fournie) | 5V via borniers à vis ou pins à souder. |
| Dimensions du module DAC | 100 x 72mm |
| Entraxes du Module DAC | 77 x 62mm |
| Dimensions du Module Écran | 97 x 40.5mm |
| Entraxes du Module Écran | 88 x 24mm |
| Dimensions du Module Bouton | 28 x 20mm |
| Entraxes du Module Bouton | 21mm |
| Package | 1x Module AK4137EQ 1x Écran LCD 1x Module bouton 1x Câble nappe 4 pôles blanc 1x Câble nappe 14 pôles |
