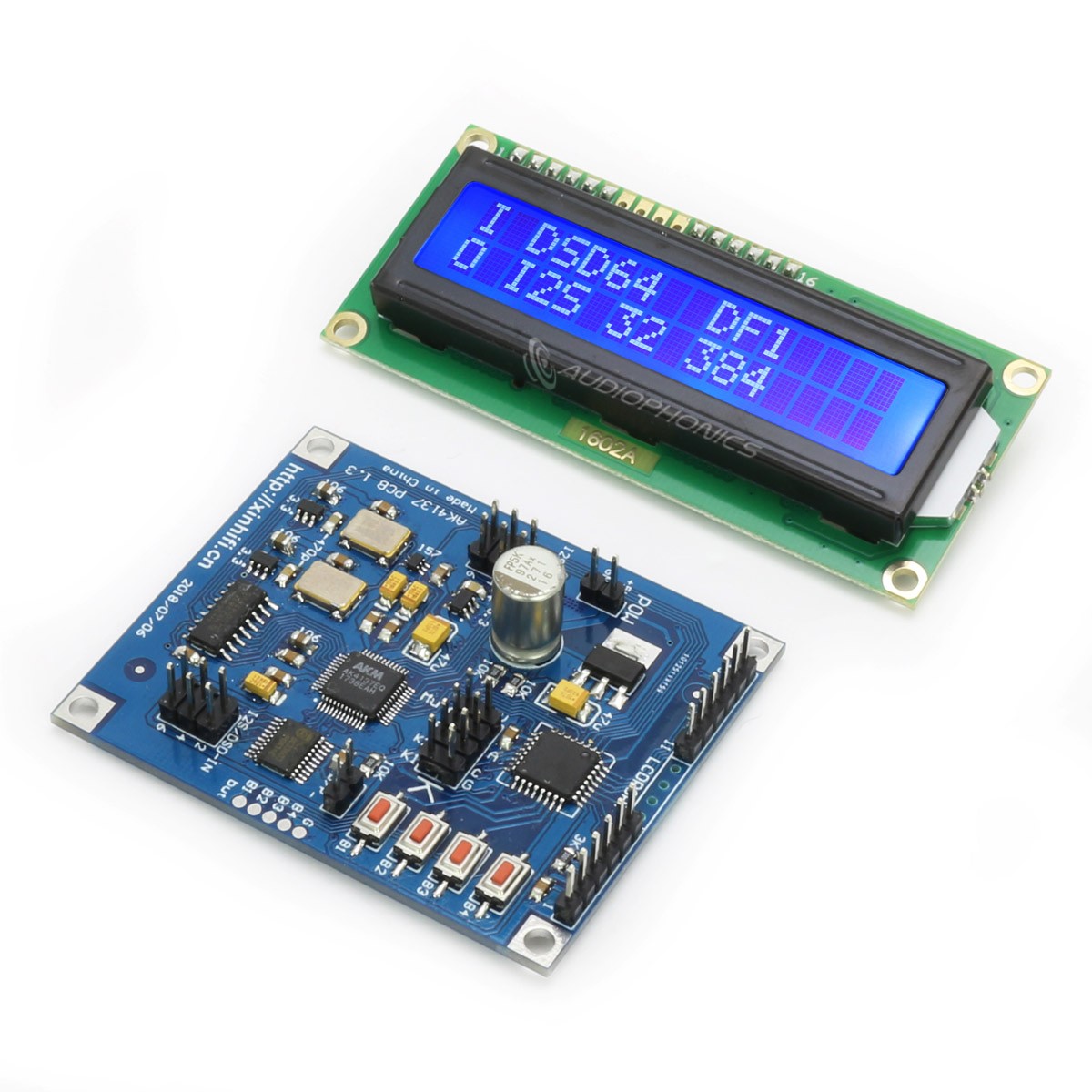

Interface Digitale Upsampling SRC AK4137 I2S 32bit 384kHz DSD256 avec Écran

Ce module d'interface digital intègre une puce AKM AK4137EQ supportant des taux d'échantillonnages élevés : PCM jusqu'au 32bit 384kHz, DSD jusqu'au DSD256 ainsi que le DoP. Cette puce permet également d'effectuer des conversions PCM vers DSD, DSD vers PCM, DoP vers PCM et DoP vers DSD.

Moyenne des votes pour ce produit
5.0 / 5

En achetant ce produit vous obtenez 3 points de fidélité


Référence : 13770
Nouveau produit

34,90 €TTC

29,08 € HT

Produit définitivement arrêté
Livraions depuis la france

Livraison depuis la france Livraison depuis la france Livraison depuis la france

Livraison depuis la France
Facturation France
SAV France

Garantie 2 ans

Accessoires pour ce produit

Retrouvez ici une sélection d'accessoires utiles et/ou indispensables pour ce produit. Ceux-ci sont spécialement sélectionnés par l'équipe Audiophonics en fonction des caractéristiques du produit.


Informations

Interface digitale

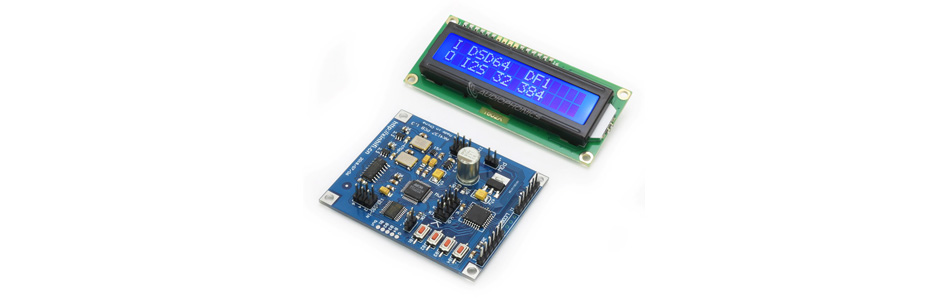

Interface Digitale Upsampling AK4137 I2S 32bit / 384kHz DSD256 DoP

Interface Digitale Upsampling AK4137 I2S 32bit / 384kHz DSD256

Ce module d'interface digital intègre une puce AKM AK4137EQ supportant des taux d'échantillonnages élevés : PCM jusqu'au 32bit 384kHz, DSD jusqu'au DSD256 ainsi que le DoP. Cette puce permet également d'effectuer des conversions PCM vers DSD, DSD vers PCM, DoP vers PCM et DoP vers DSD. L'entrée et la sortie se font en I2S sur deux connecteurs 6 pins et il est possible de sélectionner le format d'I2S (aligné à gauche ou à droite). La puce AK4137EQ intègre une horloge couplée à deux autres horloges TXC sur le module, afin de réduire considérablement le jitter en permettant une synchronisation des signaux. Cette interface permet de profiter d'un signal audio de haute qualité pour une restitution sonore riche et précise.

4 boutons sur le PCB permettent de contrôler les formats et modes d'entrée/sortie, les taux d'échantillonnages et profondeurs de bit, les filtres numériques ainsi que l'activation/désactivation des modes Dithering et Muet.

Pinout entrée I2S/DSD

Pinout entrée I2S/DSD
1Entrée DSD activée (DSDON)
2GND
3Entrée DATA/DSD
4Entrée BCK/DCLK
5-
6Entrée LRCK/DSDR

Pinout sortie I2S/DSD

Pinout sortie I2S/DSD
1Sortie DSD activée (DSDON)
2GND
3Sortie DATA/DSD
4Sortie BCK/DCLK
5Sortie MCLK
6Sortie LRCK/DSDR

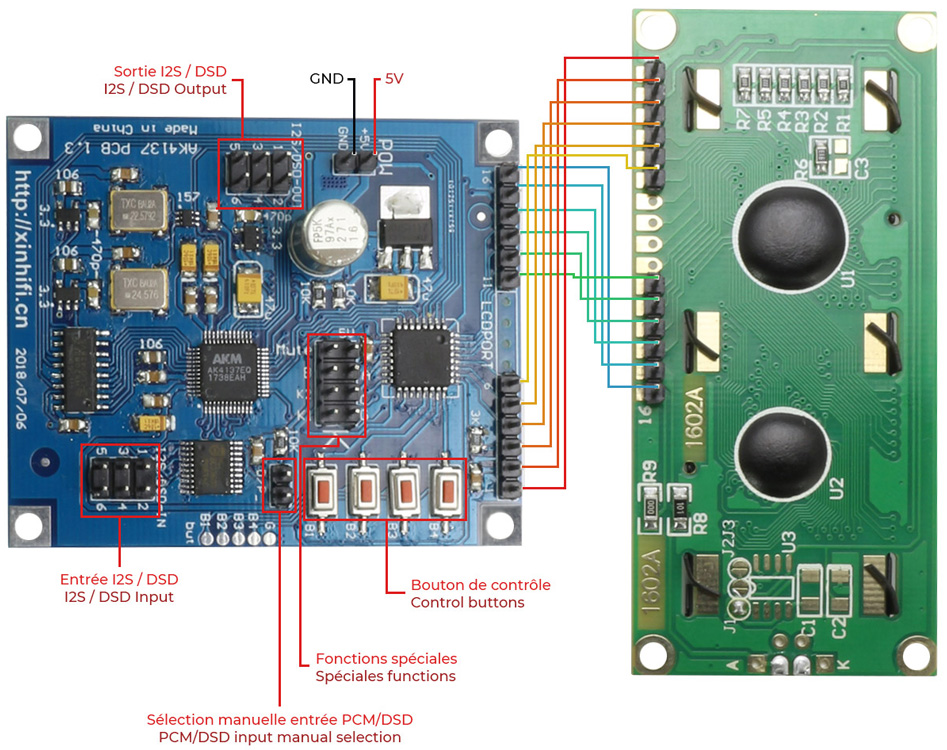

Schéma

Interface Digitale Upsampling AK4137 I2S 32bit / 384kHz DSD256 DoP

Utilisation de l'interface

Sélectionner le mode d'entrée : Il est tout d'abord nécessaire de déterminer si le signal d'entrée est en DSD ou PCM. Le mode d'entrée peut ensuite être sélectionné manuellement en utilisant le connecteur 2 pins D/P. En mettant les deux contacts en court-circuit, le mode PCM est sélectionné, dans le cas contraire, le mode DSD est actif. Le mode d'entrée peut également être contrôlé automatiquement grâce au pin 1 de l'entrée I2S/DSD. Pour le mode DoP il suffit de choisir le mode PCM.

Si vous utilisez le mode de sélection automatique en connectant le pin 1 de l'entrée I2S/DSD, veillez à ne pas brancher le connecteur D/P.

Sélection du format d'entrée : En mode PCM, il est possible de modifier le format d'entrée en effectuant un appui long sur le bouton 1 (B1). En fonction de votre signal d'entrée, vous pouvez sélectionner les formats I2S, Justifié à Gauche (LJ), Justifié à Droite 24bit (RJ24), Justifié à Droite 32bit (RJ32), DoP. En mode DSD, le taux d'échantillonnage peut être modifié en effectuant un appui long sur le bouton 2 (B2) parmi DSD64, DSD128, DSD256. Le taux d'échantillonnage en DSD peut également être sélectionné automatiquement grâce aux pins K1 et K2 en associant le module à une interface Amanero. Le pin K1 doit être connecté au pin 18 du module Amanero et le pin K2 relié au pin 19 de cette dernière.

Mode DSDK1K2
DSD6400
DSD12801
DSD25610
Appui long sur bouton 2 (B2)11

Dans le précédent tableau, 0 correspond à une entrée faible niveau (0V) et 1 à une entrée haut niveau (3.3V).

Sélection du format de sortie : Le format de sortie peut être choisi en effectuant un appui court sur le bouton 1 (B1). Il est possible de sélectionner DSD64, DSD128, DSD256, Justifié à Gauche (LJ), I2S, Aligné à Droite (RJ.)

Sélection du taux d'échantillonnage pour le mode de sortie PCM : Il est possible de sélectionner le taux d'échantillonnage de sortie en mode PCM en effectuant un appui court sur le bouton 2 (B2). Il est possible de sélectionner 44.1kHz, 48kHz, 88.2kHz, 96kHz, 176kHz, 192kHz, 352kHz, 384kHz et SLA (sortie mode esclave).

Sélection de la profondeur de bit pour le mode de sortie PCM : Pour modifier la profondeur de bit en mode PCM il suffit d'effectuer un appui court sur le bouton 3 (B3). Le module propose une sélection entre 16bit, 20bit, 24bit et 32bit.

Sélection des filtres numériques : Ce module propose plusieurs filtres numériques pour adapter la restitution sonore à votre type d'écoute et à votre système. Pour changer de filtre numérique, effectuez un appui long sur le bouton 3 (B3). Les filtres disponibles sont les suivants :

DF1Sharp roll-off
DF2Slow roll-off
DF3Short delay sharp roll-off
DF4Short delay slow roll-off

Activation du dithering (DT) : Le mode dithering, activable en effectuant un appui long sur le bouton 4 (B4). Celui-ci permet de diminuer la distorsion en ajoutant du bruit au signal d'entrée, bien moins sensible à l'oreille.

Mode muet (MT) : Pour activer / désactiver le mode muet, il suffit d'effectuer un appui court sur le bouton 4 (B4).

Caractéristiques techniques

Spécifications
Type de produitInterface digitale
Puce DACAKM AK4137EQ
EntréeConnecteur 6 pins I2S / DSD
SortieConnecteur 6 pins I2S / DSD
HorlogesTCX 24.576 + TCX 22.5792
Taux d'échantillonnages supportésPCM jusqu'à 32bit 384kHz
DSD jusqu'à DSD256
Général
Alimentation5VDC via connecteur 2 pins (alimentation vendue séparément
Dimensions PCB interface63 x 52mm
Entraxes PCB interface57.5 x 47mm
Dimensions PCB écran80 x 36mm
Entraxes PCB écran75 x 31mm
Package1x Interface digitale
1x Écran

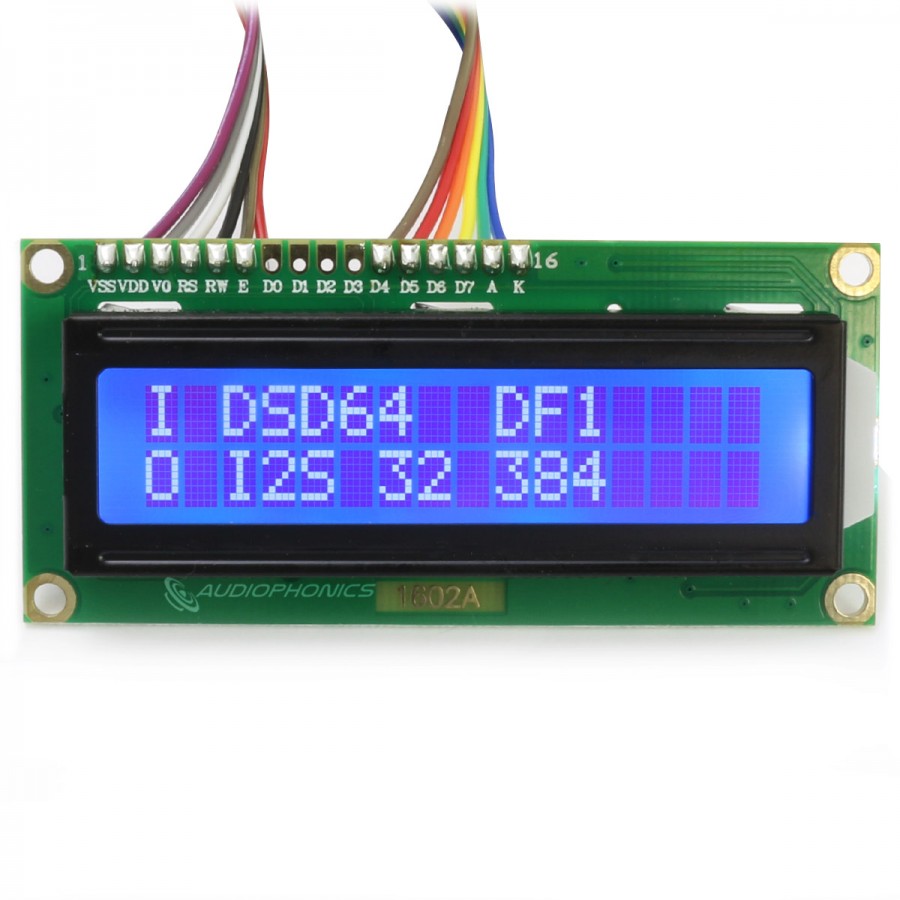

Câblage Écran

Caractéristiques
EntréesI2S
SortiesI2S
Taux d'échantillonnage max384kHz
Taux d'échantillonnage maxDSD256
