Interface Digitale Upsampling SRC AK4137 I2S 32bit / 384kHz DSD256 HAT pour Rapberry Pi
En achetant ce produit vous obtenez 2 points de fidélité
Accessoires pour ce produit
Retrouvez ici une sélection d'accessoires utiles et/ou indispensables pour ce produit. Ceux-ci sont spécialement sélectionnés par l'équipe Audiophonics en fonction des caractéristiques du produit.
Interface digitale
Interface Digitale SRC AK4137 I2S 32Bit / 384kHz DSD256 HAT pour Rapberry Pi
L'interface est livrée avec sa visserie uniquement. Le Raspberry Pi est vendu séparément.

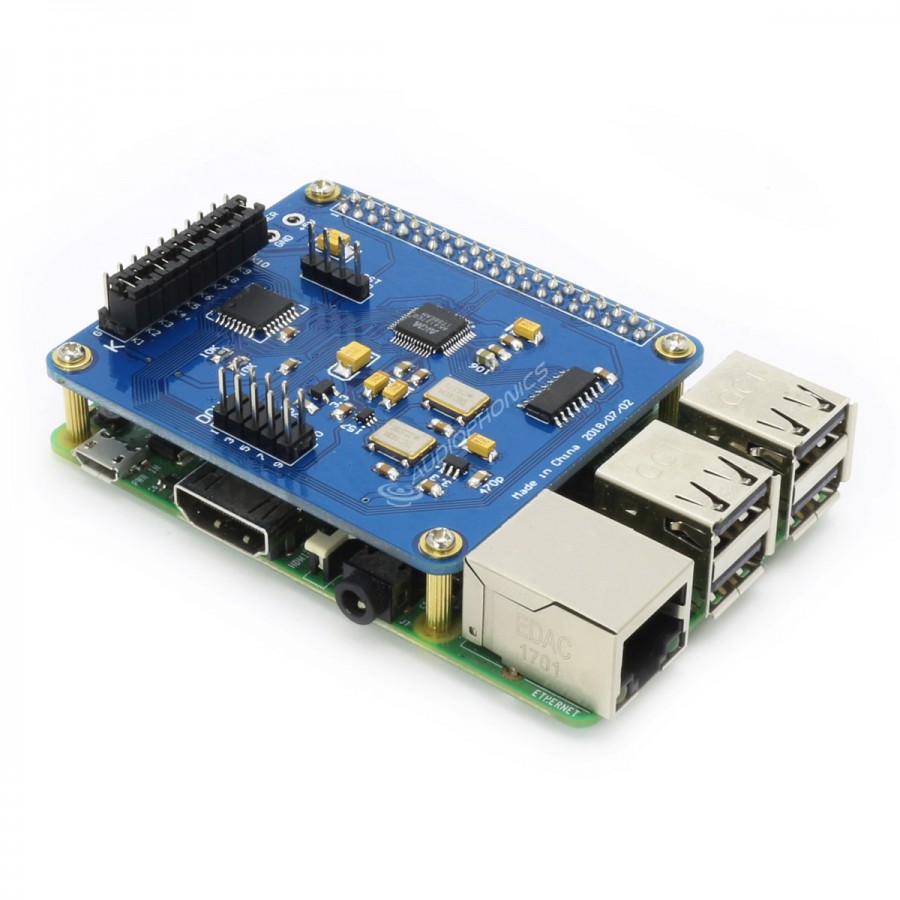

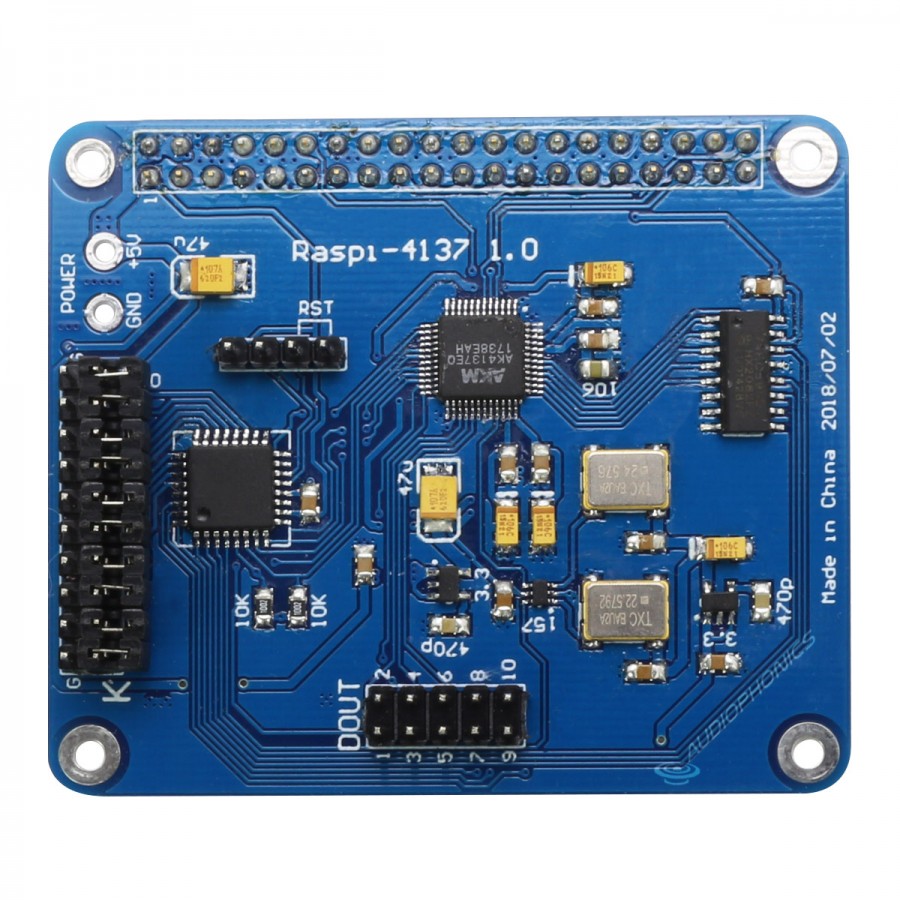

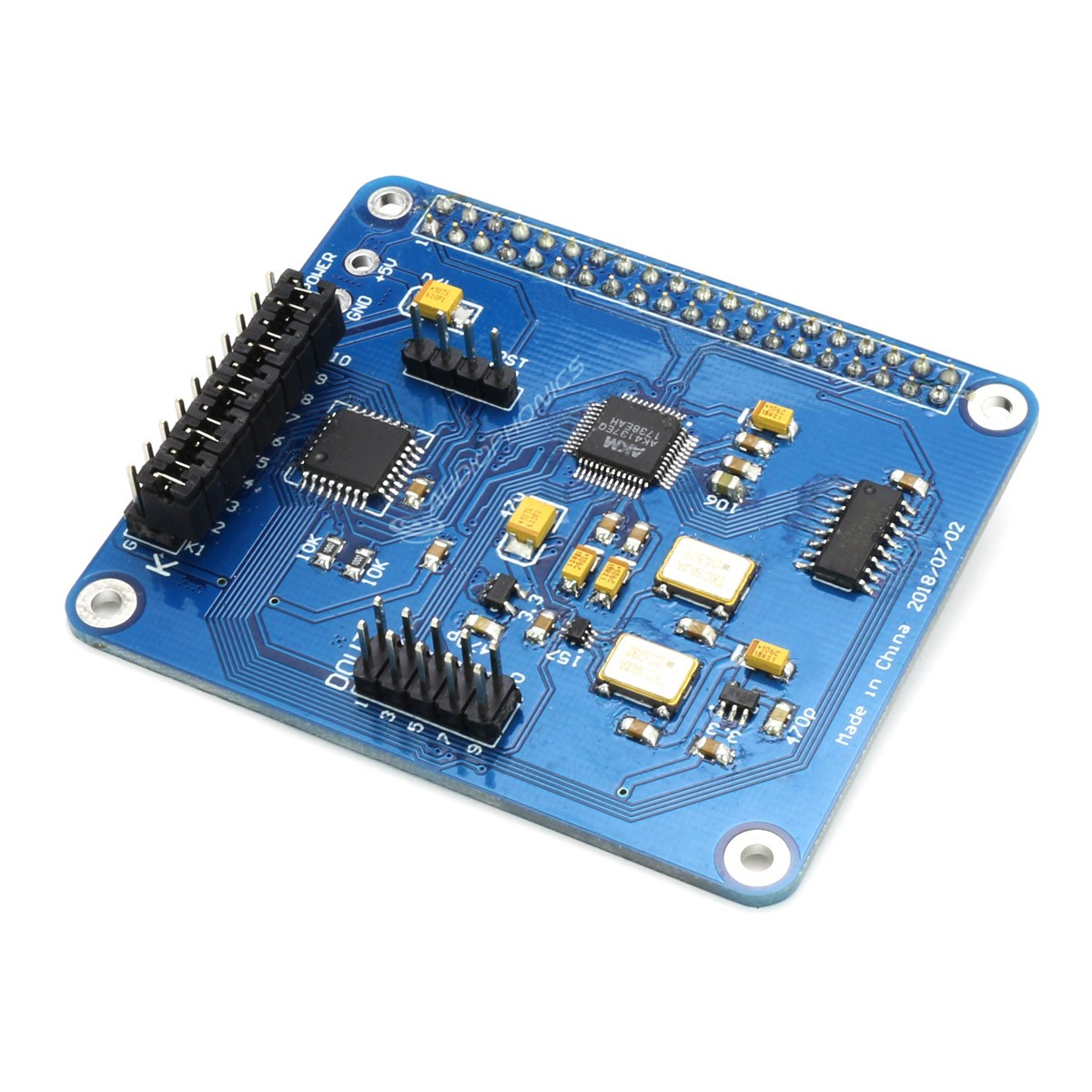

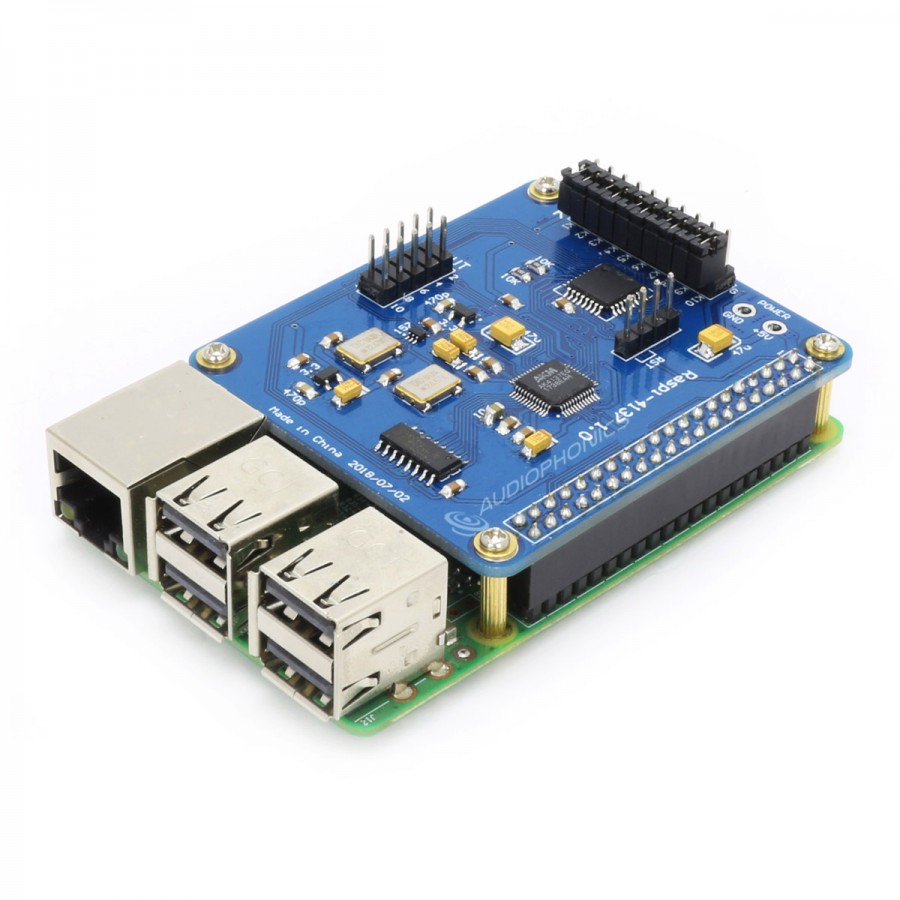

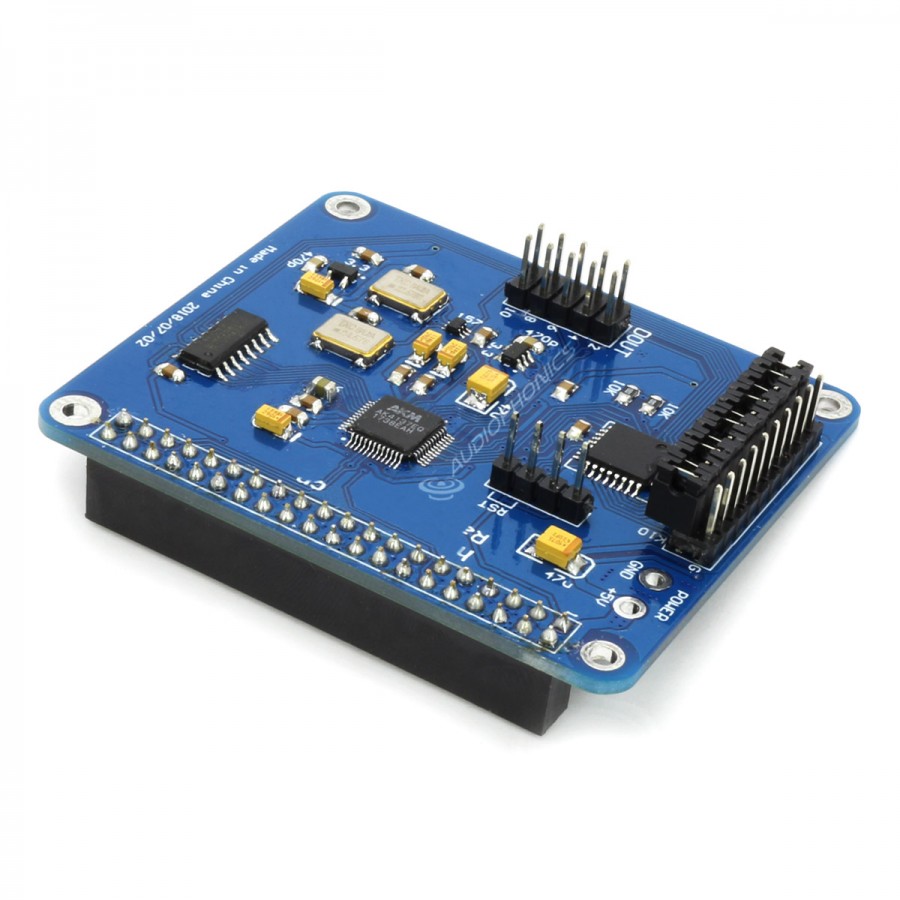

Ce module d'interface digital au format HAT pour Raspberry Pi intègre une puce AKM AK4137EQ supportant des taux d'échantillonnages élevés : PCM jusqu'au 32bit 384kHz et DSD jusqu'au DSD256. Le signal audio est récupéré en I2S depuis votre Raspberry Pi. La puce AK4137EQ intègre une horloge couplée à deux autres horloges TXC sur le module, afin de réduire considérablement le jitter en permettant une synchronisation des signaux. Cette interface permet de profiter d'un signal audio de haute qualité pour une restitution sonore riche et précise.
La sortie elle se fait sur un connecteur 10 pins (DOUT) dont le pinout est le suivant :
- 1 : DSDON / DSDOE
- 2 : GND
- 3 : DATA / DSDL
- 4 : BCK / DCLK
- 5 : MCLK
- 6 : LRCK / DSDR
- 7 : OD1
- 8 : OD2
- 9 : GND
- 10 : MUTE
Un autre connecteur 20 pins (K) permet d'effectuer différents réglages en fonction de la position des jumper.
| Sélectionner le mode de sortie | ||
|---|---|---|
| Mode de sortie | K1 | K2 |
| DSD64 | Court-circuit | Court-circuit |
| DSD128 | Non connecté | Court-circuit |
| DSD256 | Court-circuit | Non connecté |
| PCM | Non connecté | Non connecté |
| Sélection de la profondeur de bit | ||
|---|---|---|
| Profondeur de bit PCM | K3 | K4 |
| 16bit | Court-circuit | Court-circuit |
| 20bit | Non connecté | Court-circuit |
| 24bit | Court-circuit | Non connecté |
| 32bit | Non connecté | Non connecté |
| Sélection du taux d'échantillonnage | |||
|---|---|---|---|
| Taux d'échantillonnage PCM | K5 | K6 | K7 |
| 44.1kHz | Court-circuit | Court-circuit | Court-circuit |
| 48kHz | Non connecté | Court-circuit | Court-circuit |
| 88.2kHz | Court-circuit | Non connecté | Court-circuit |
| 96kHz | Non connecté | Non connecté | Court-circuit |
| 176.4kHz | Court-circuit | Court-circuit | Non connecté |
| 192kHz | Non connecté | Court-circuit | Non connecté |
| 352.8kHz | Court-circuit | Non connecté | Non connecté |
| 384kHz | Non connecté | Non connecté | Non connecté |
| Sélection du filtre | ||
|---|---|---|
| Filtre | K8 | K9 |
| Short delay slow roll-off | Court-circuit | Court-circuit |
| Slow roll-off | Non connecté | Court-circuit |
| Short delay sharp roll-off | Court-circuit | Non connecté |
| Sharp roll-off | Non connecté | Non connecté |
| Activation du mode DoP | |
|---|---|
| Mode | K10 |
| DoP actif | Court-circuit |
| DoP non actif | Non connecté |
Pour alimenter le module, deux méthodes possibles : alimenter votre Raspberry Pi en 5V via son connecteur Micro USB alimentera également l'interface, ou bien alimenter directement l'interface en 5V en soudant les points GND et +5V. NE PAS ALIMENTER L'INTERFACE ET LE RASPBERRY PI EN MÊME TEMPS.
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Interface digitale |
| Puce | AKM AK4137EQ |
| Entrée | GPIO 40 pins |
| Sortie | I2S 10 pins |
| Horloges | TCX 24.576 + TCX 22.5792 |
| Taux d'échantillonnages supportés | PCM jusqu'à 32bit 384kHz DSD jusqu'à DSD256 |
| Général | |
|---|---|
| Alimentation | 5VDC via Micro USB Raspberry Pi OU points à souder sur l'interface digitale (alimentation vendue séparément) |
| Dimensions | 65 x 56mm |
| Entraxes | 58 x 49mm |
| Package | 1x Interface digitale Visserie |
| Entrées | I2S via GPIO |
| Sorties | I2S |
| Puce DAC / ADC | AK4137EQ |
| Taux d'échantillonnage max | DSD256 |
| Taux d'échantillonnage max | 384kHz |
