Interface Numérique I2S vers SPDIF BNC WM8805 24bit 192kHz

Interface digitale I2S vers SPDIF BNC WM8804
Cette interface WM8805 avec DSP XilinX permet de transformer un signal I2S avec MCLK vers un signal SPDIF classique.

Moyenne des votes pour ce produit
4.5 / 5
  Basée sur 2 avis clients.

En achetant ce produit vous obtenez 1 point de fidélité


Référence : 12561
Nouveau produit

17,90 €TTC

14,92 € HT
dont 0,01 € d'éco-participation

- +


Date d'expédition : 30-10-2024.

Les commandes passées avant 12h (GMT + 1) sont généralement expédiées le jour même.

Ajouter à ma liste d'envies
Livraions depuis la france

Livraison depuis la france Livraison depuis la france Livraison depuis la france

Livraison depuis la France
Facturation France
SAV France

Garantie 2 ans

Accessoires pour ce produit


Informations

interface digitale Wm8805

Interface numérique I2S vers SPDIF

Interface numérique I2S vers SPDIF BNC WM8805 24bit 192kHz

Cette interface I2s vers sortie SPDIF permet par exemple de transformer un signal I2S provenant d'une carte DSP, d'une source numérique ou d'une mécanique CD audio. Grâce à son interface de réception Wm8804, il produit un très faible jitter.
Pour la gestion du Masterclock MCLK il faut soit souder une horloge plein format compatible soit rentrer une MCLK externe par l'entrée I2S. Elle dispose aussi d'un sortie SPDIF TTL à 2.7V.
Elle nécessite une alimentation 5V DC pour fonctionner, par exemple : DC LT1084 2.5V à 35V 5A.

Fréquence d'horloge compatible :

192Khz : 24.576mhz
176.4Khz : 22.5792Mhz
96Khz : 24.576Mhz
88.2Khz : 22.5792Mhz
48Khz : 12.288mhz
44.1Khz : 11.2896Mhz

Interface numérique I2S vers SPDIF BNC WM8805 24bit 192kHz
1Sortie TTL, bypass le transformateur Pulse
2Sortie SPDIF
3Entrée I2S
4Alimentation 5VDC
5Emplacement horloge plein format

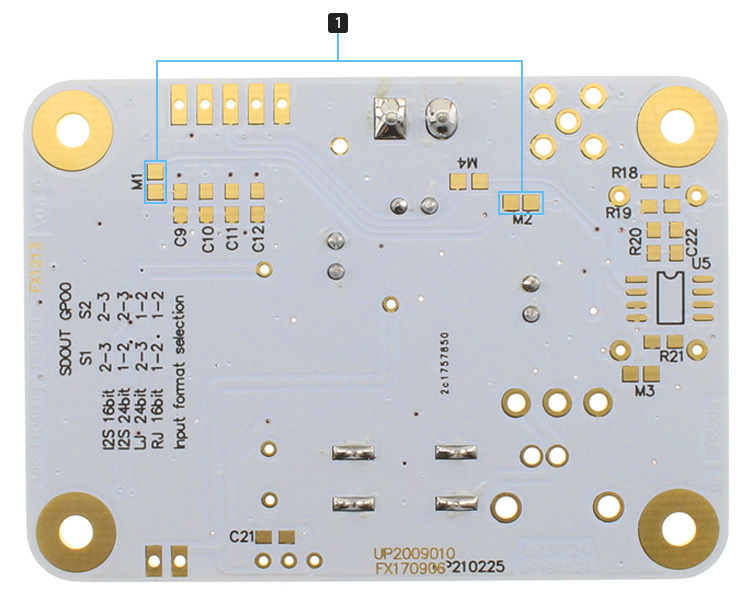

Interface numérique I2S vers SPDIF BNC WM8805 24bit 192kHz
1Souder M1 et M2 pour horloge MCK interne
Dessouder M1 et M2 pour horloge MCK externe

Caractéristiques techniques

Connectiques
Entrée1x I2S
Sorties1x SPDIF
1x I2S
Composants
RégulateurX1
Interface numériqueWM8805
Transformateur 75 OhmPulse PE65612NL
Tension d'alimentation5V DC (alimentation non fourni) sur bornier à vis

Caractéristiques
EntréesI2S
SortiesCoaxial SPDIF
SortiesI2S
Taux d'échantillonnage maxNC
Puce interfaceWM8805

Livraison

Nous livrons la France entière, et à l'international.
Pour découvrir le montant des frais de port, il vous suffit d'aller dans votre panier une fois les produits désirés ajoutés.
Pour découvrir nos différents services et options de livraison, cliquez sur les logos suivants :

Livraison par Colissimo Livraison par UPS Express Saver Livraison par DPD
Seuls les utilisateurs enregistrés peuvent poster un avis. Connectez-vous ou créez un compte .
Note moyenne
4.5 / 5
2 avis
Pourquoi donner votre avis les produits ?
Vous pouvez partager votre expérience tout en informant d'autres clients

Note :
 5/5
Date :
Great sound quality
I2S to SPDIF without problems.
In my high quality set up, this board proved to be very good, feeded with Jung super regulator power supply.
Be aware that you need the MCLK connection of I2S (or buy a clock to solder on this board). On the board this is a seperately placed pin, labeled MCL.
 (0)
 (0)
Cet avis a été posté pour Interface Numérique I2S vers SPDIF BNC WM8805 24bit 192kHz
Note :
 4/5
Date :
it works well
It works, if you want to connect to rca SPDIF (not BNC) connect sign(-) from (spdif out) to ground of rca cable, sign(+) throught a 75 ohm resistor in series to central pin of RCA cable . (without resistor conection jumps random) try any value near 75 ohm, mine 100 ohm works well.
 (1)
 (0)
Cet avis a été posté pour Interface Numérique I2S vers SPDIF BNC WM8805 24bit 192kHz
