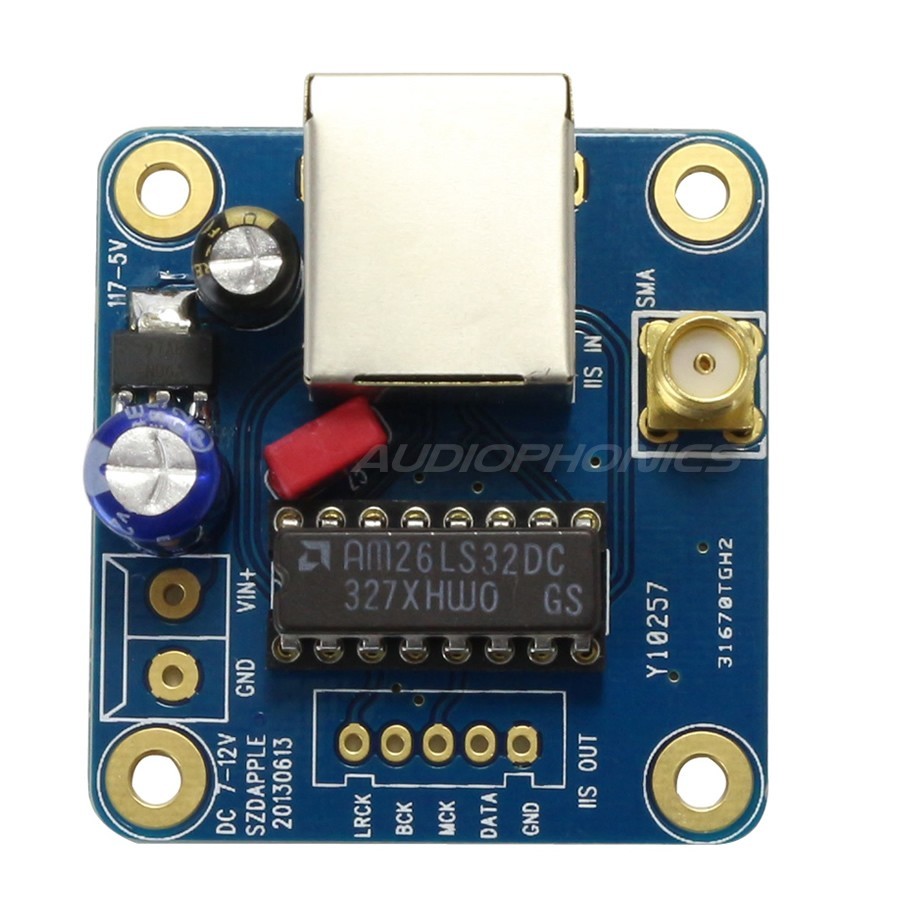

Module d'entrée RJ45 I2S Symétrique vers I2S Asymétrique

Ce module d'entrée permet d'intégrer une entrée RJ45 vers I2S symétrique à l'appareil audio de votre choix. Idéal pour tout type de projet et montage DIY. Ce module utilise le buffer symétrique AM26L32.

L'intéret principal d'un signal symétrique permet d'abaisser le bruit sur de grandes longueurs pour transporter un signal I2S audio. Il marche de concert avec le module 11387 I2S Asymétrique vers RJ45 Symétrique.

On peut ainsi utiliser un câble de type RJ45 d'une longueur de 1m et plus à la place des 20cm habituel du signal I2S.

Attention : pour les raccords RJ45 I2S les liaisons doivent impérativement être les plus courtes possibles.

Caractéristiques :

• Module d'entrée : RJ45 vers I2S Symétrique
• Chips : AM26LS32DC
• Condensateur électrolytique ELNA
• Connecteur SMA (Femelle)
• Dimensions : 43,6 x 41mm
• Entraxes de fixation : 33 x 30mm
• Poids : 20g
• Tensions : 7-12V DC

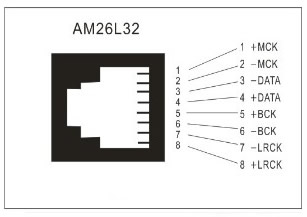

Schéma de câblage :
