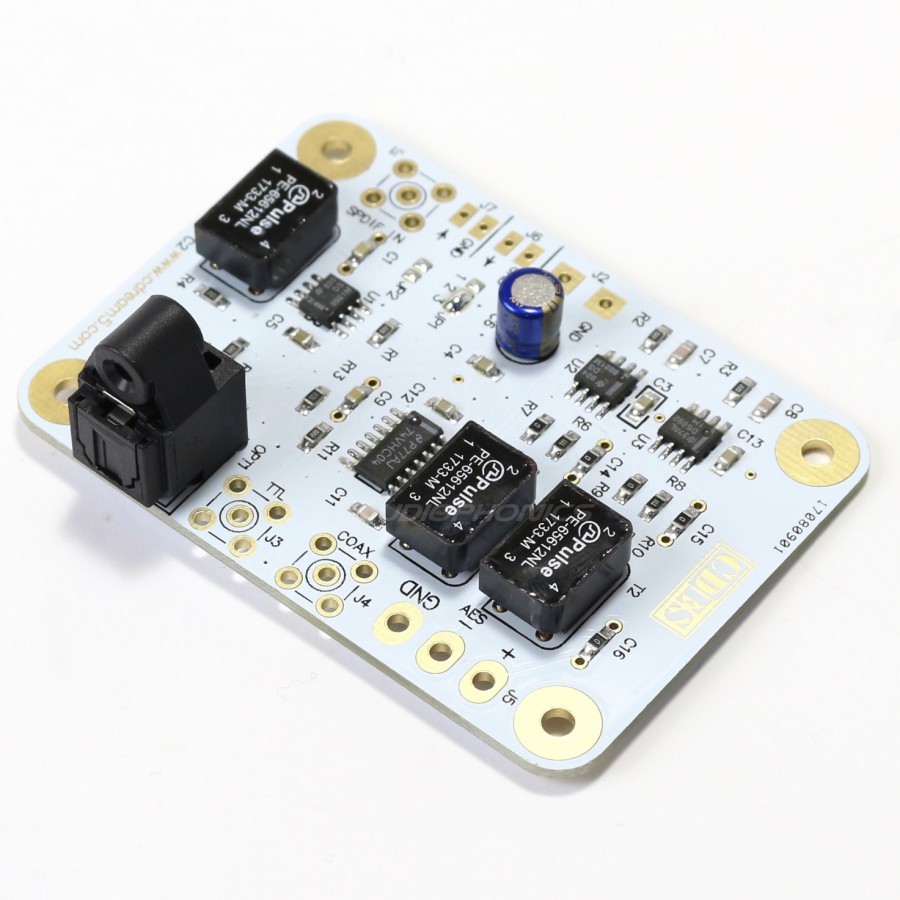

Module d'entrée SPDIF RS422 vers AES EBU / SPDIF / SPDIF TTL / Toslink
Points forts :
- Circuit plaqué Or
- Porte logique 74vhc04 haute vitesse faible jitter
- Régulateur LDO faible bruit
- Sortie TTL ou SPDIF classique, AES EBU sur transformateur Pulse 110 Ohm
En achetant ce produit vous obtenez 1 point de fidélité
![[GRADE B] IFI AUDIO IDEFENDER+ Filtre Anti Boucle de Masse USB-A Mâle vers USB-A Femelle](https://www.audiophonics.fr/65620-thumb_default/ifi-audio-idefender-filtre-anti-boucle-de-masse-usb-a-male-vers-usb-a-femelle.jpg)
![[GRADE A] FIIO K11 DAC CS43198 Amplificateur Casque 32bits 384kHz DSD256 Noir](https://www.audiophonics.fr/65622-thumb_default/fiio-k11-noir.jpg)
![[GRADE A] MATRIX ELEMENT M Lecteur Réseau DAC ES9028Pro WiFi AirPlay DLNA MQA 32bit 768khz DSD512](https://www.audiophonics.fr/65635-thumb_default/matrix-element-m-lecteur-reseau-dac-es9028pro-wifi-airplay-dlna-mqa-32bit-768khz-dsd512.jpg)
![[GRADE A] MOONDROP COSMO Casque Audio Planar Magnetic Ouvert Circumaural Ø100mm 100dB 15 Ohm 13Hz-58kHz](https://www.audiophonics.fr/65641-thumb_default/moondrop-cosmo.jpg)
![[GRADE A] DAYTON AUDIO EX32VBDS-4 IMS Haut-Parleur Vibreur Exciter 40W 4 Ohm Ø32mm](https://www.audiophonics.fr/65646-thumb_default/dayton-audio-ex32vbds-4.jpg)
![[GRADE A] DAYTON AUDIO SPA500DSP Module amplificateur Class-D Subwoofer 500W avec DSP](https://www.audiophonics.fr/65595-thumb_default/dayton-audio-spa500dsp-module-amplificateur-class-d-subwoofer-500w-avec-dsp.jpg)
Accessoires pour ce produit
Retrouvez ici une sélection d'accessoires utiles et/ou indispensables pour ce produit. Ceux-ci sont spécialement sélectionnés par l'équipe Audiophonics en fonction des caractéristiques du produit.
- MODULE D'ENTREE SPDIF vers SPDIF, SPDIF TLL, AES EBU, TOSLINK -
Ce module d'entrée SPDIF coaxial vers SPDIF permet de pouvoir sortir dans les principaux formats SPDIF coaxial, AES EBU 110 Ohm, mais aussi TTL. Tout l'intéret du SPDIF TTL est de pouvoir attaquer des interfaces logiques audio. Le format TTL est surtout utiliser sur les cartes son, DriverCD ROM et mécanique CD ainsi que sur les cartes DSP de traitement ( MiniDSP minisharc ). Grâce à ces transformateurs isolateurs de marque Pulse, cette carte numérique apporte aussi une meilleure stabilité sur les signaux numériques SPDIF. ( voir photo oscilloscope ) en bas de la fiche ).
REGLAGE DES FONCTIONS jumpers :
JP1 sélection des entrées :
Soudure 1 et 2 = entrée J6
Soudure 2 et 3 = entrée J1
JP2 : souder sélection sortie J7 TTL
Déssouder : ne marche pas
Liste des puces de gestions CD compatibles
Cette liste non exhaustive provient d'internet et n'est pas gage d'un fonctionnement 100% compatible avec les composants cités.
Ce module est livré sans aucune fiche de montage ou datasheet. Il s'adresse aux passionnés et professionnels.
| 1 | Entrée SPDIF |
| 2 | Sortie SPDIF (niveau TTL) |
| 3 | Entrée SPDIF |
| 4 | 5VDC |
| 5 | GND |
| 6 | Sortie optique Toslink |
| 7 | Sortie coaxiale (niveau TTL) |
| 8 | Sortie coaxiale (500mV) |
| 9 | Sortie AES/EBU |
| Caractéristiques | |
|---|---|
| Entrées | SPDIF coaxial et SMA + SPDIF TTL |
| Sorties | AES EBU 110 Ohm, Coaxial SPDIF SMA, SPDIF TTL SMA |
| Voltage DC | 5V |
| Dimensions, poids, divers | |
|---|---|
| Dimensions | Largeur 50mm, Longueur 70mm, Hauteur 23.5mm |
| Poids | 20g |
| Fixation par vis chassis | Vis de type M3 entraxe 60x40mm |
| Entrées | Coaxial SPDIF |
| Sorties | Coaxial SPDIF |
| Sorties | Optique Toslink |
| Taux d'échantillonnage max | NC |
| Montage | A souder |
| Puce interface | NC |
