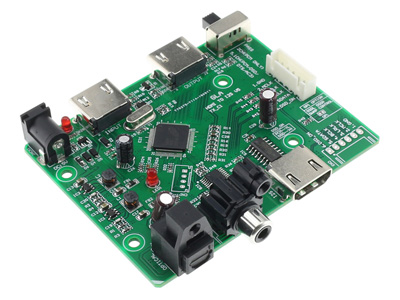

Ce module est un extracteur HDMI. Il permet de récupérer le flux audio numérique d'une source digitale HDMI (y compris MHL) et de le faire ressortir sur un port numérique coaxial / optique, I2S ou HDMI (I2S via HDMI).

Cette interface sera particulièrement utile dans les installations home cinema complexes, lorsque des sources multiples sont susceptibles de remplir successivement des fonctions audio et vidéo.

Ce type de module est idéal en ce qu'il permet de séparer le flux vidéo et audio à sa convenance tout en conservant des formats audio adaptés à des installations avancées.

Il possède une fonction de ressampling pour choisir entre une sortie 2 canaux / 5.1 canaux ou sortie audio correspondant à l'entrée (bypass).

Puce EP94Z3E

La fonction d'extraction du signal audio vers sortie numérique est accomplie par une puce EP92A3E, respectant la norme HDMI 1.4. Ce composant est compatible autant avec les entrées HDMI simples qu'avec les sources MHL 2.0 (adaptateur HDMI - USB généralement utilisé pour relier un smartphone à une entrée HDMI).

La puce EP94Z3E est capable d'adresser des protocoles numériques différents, nécessitant plusieurs niveaux de précision du signal. Elle possède une fonction de répéteur HDMI, ce qui permet en outre d'utiliser des câbles plus longs pour couvrir une distance plus grande. Sa grande compatibilité avec les protocoles audio numériques en font un accessoire très pratique pour être préparé à toute problématique de connectivité audio/vidéo. Elle fait ainsi bénéficier le module d'un support LPCM, HD audio & DSD Audio. L'approche Audio Soft mute est également prise en charge.

Connectivité complète

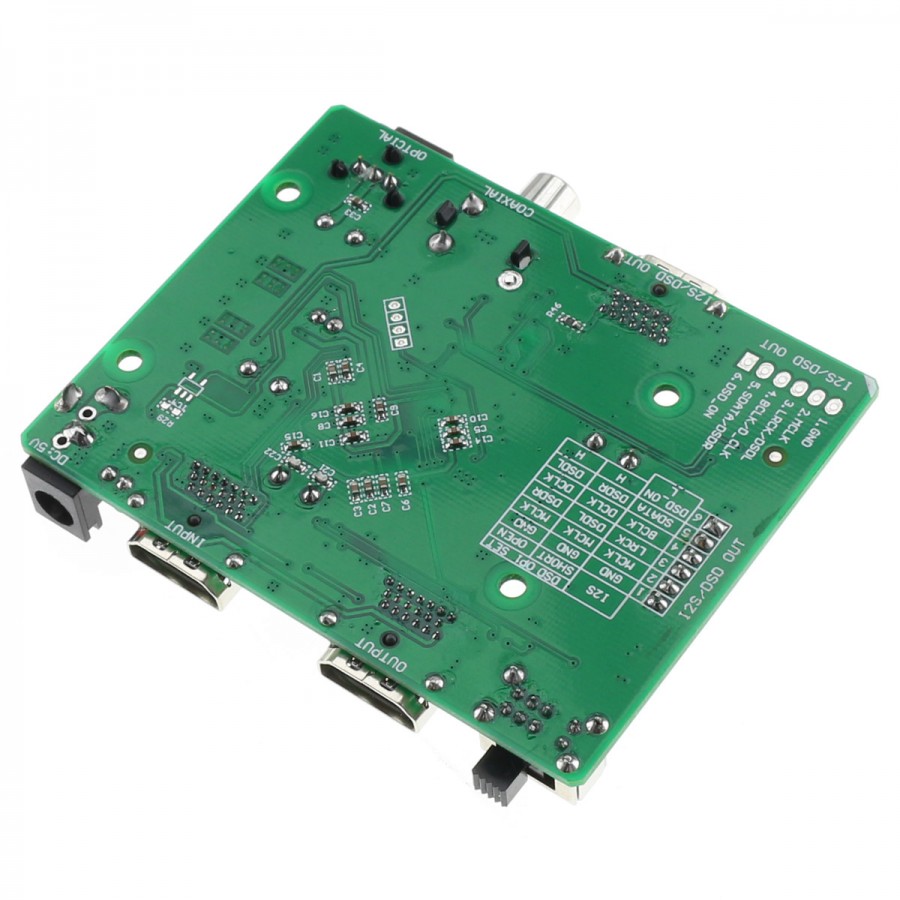

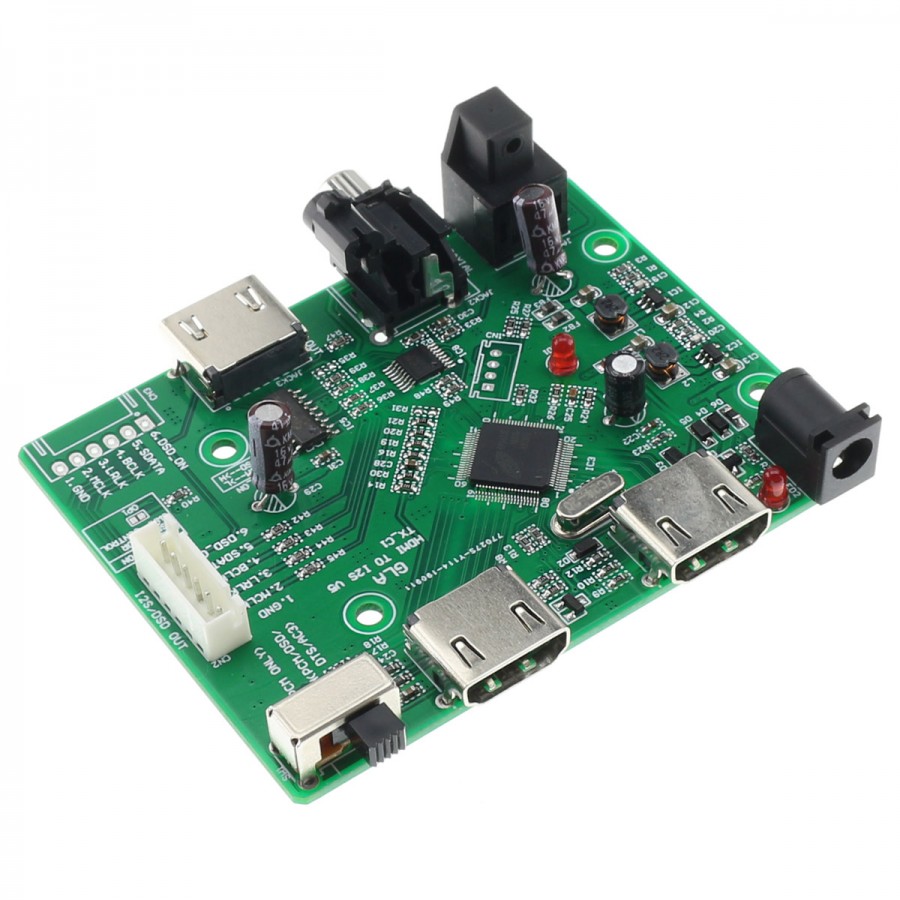

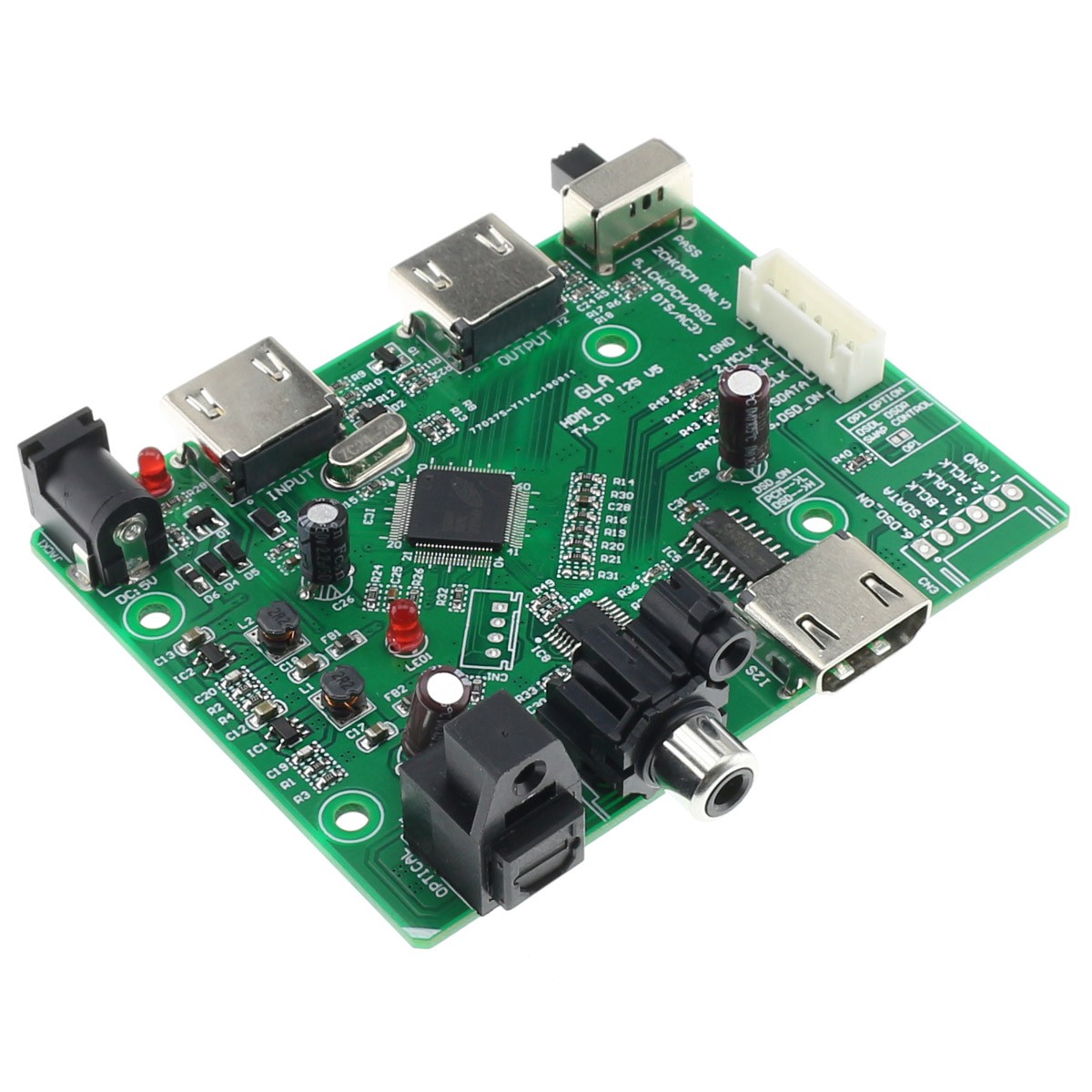

La connectivité de cette interface est riche en possibilités puisque celle-ci propose de récupérer le flux audio numérique via S/PDIF vers un connecteur Optique Toslink ainsi qu'un connecteur Coaxial déjà montés sur la carte. La sortie I2S via HDMI LVDS est également utilisable de base grâce à un connecteur HDMI déjà monté sur le PCB. De même, deux sorties I2S / DSD sont disponibles. L'une est reliée à un connecteur XH 2.54mm 6 broches mâle; la seconde est présente sous la forme de pastilles à souder.
