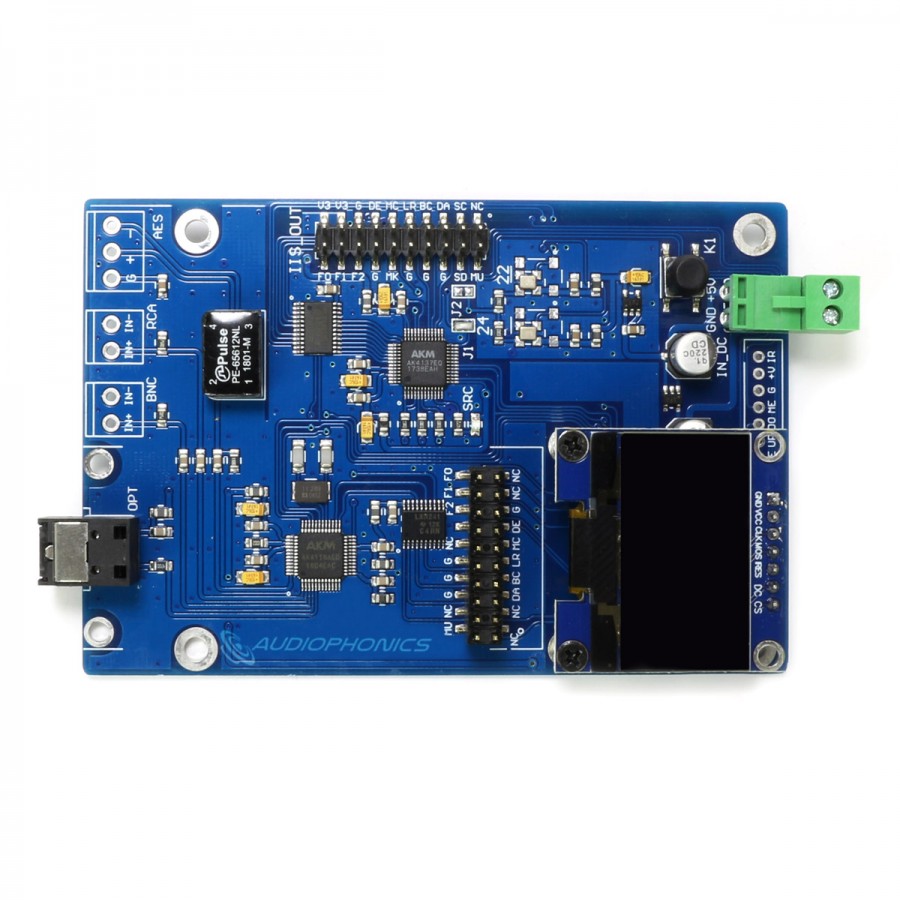

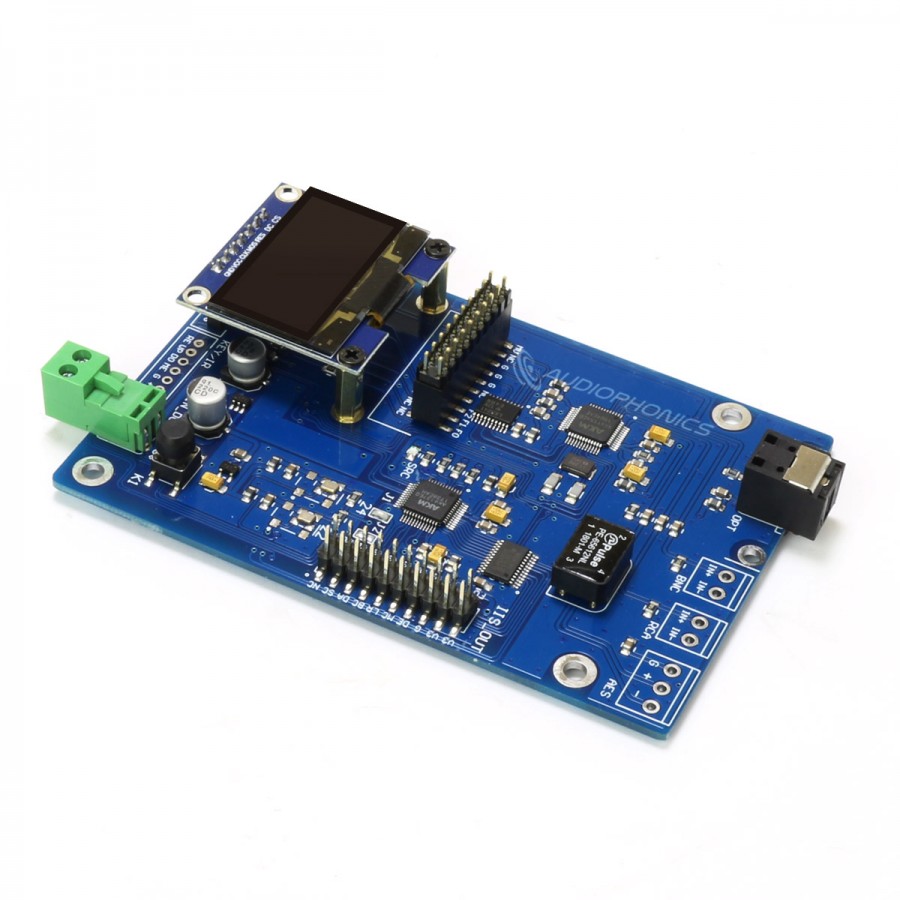

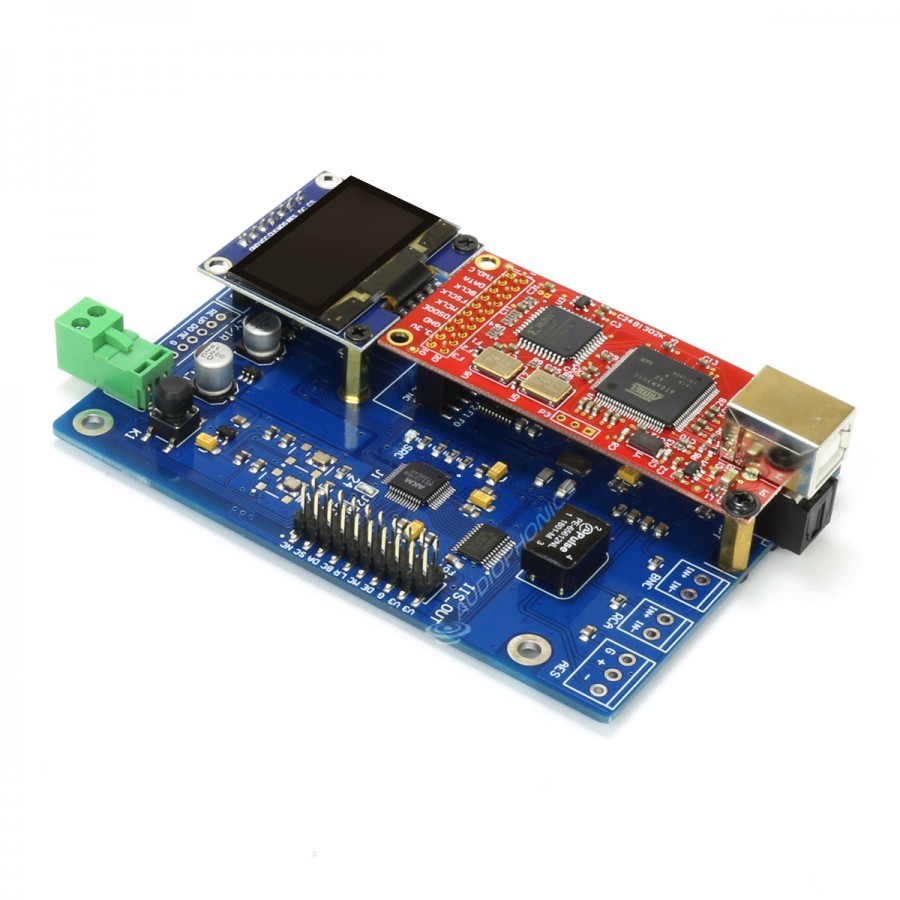

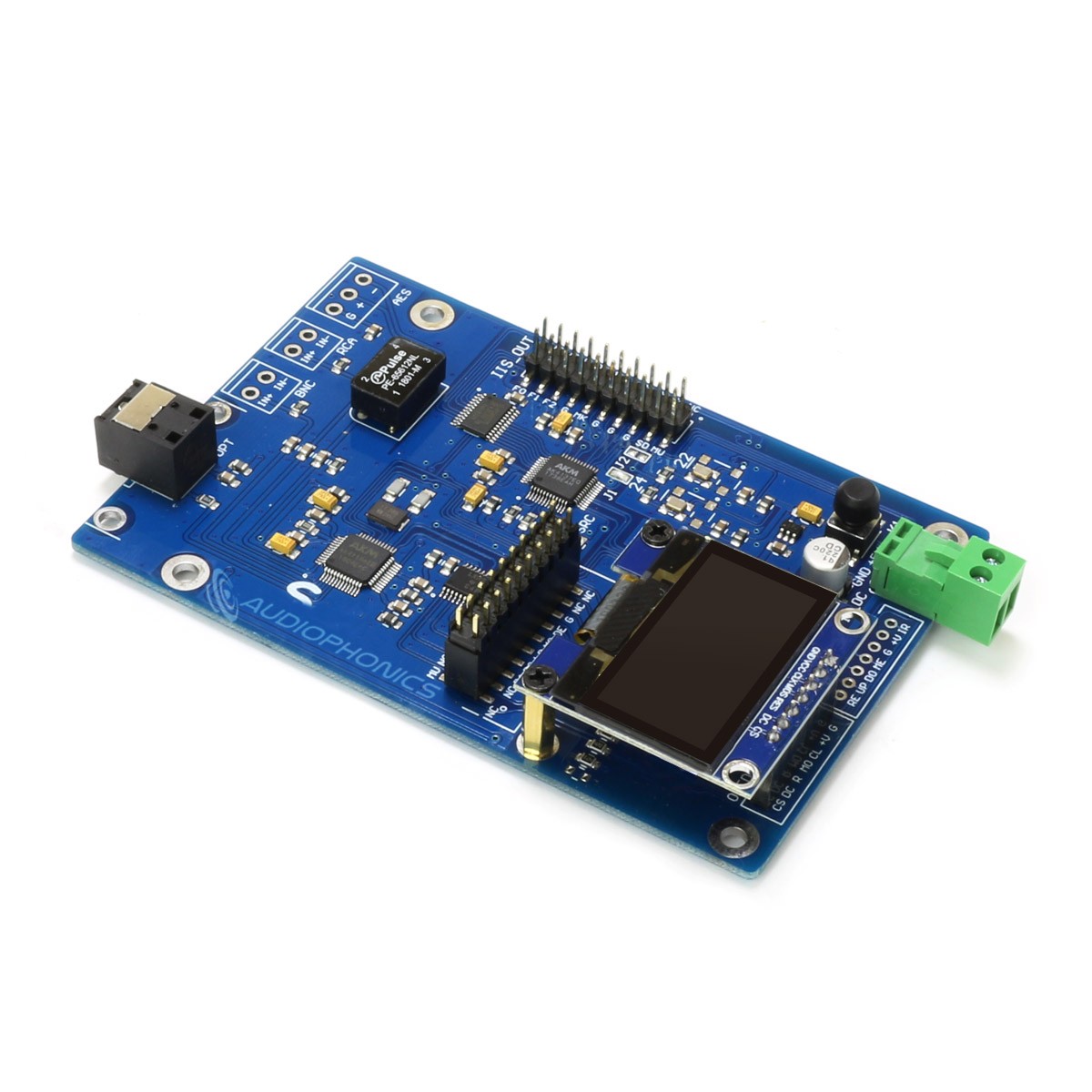

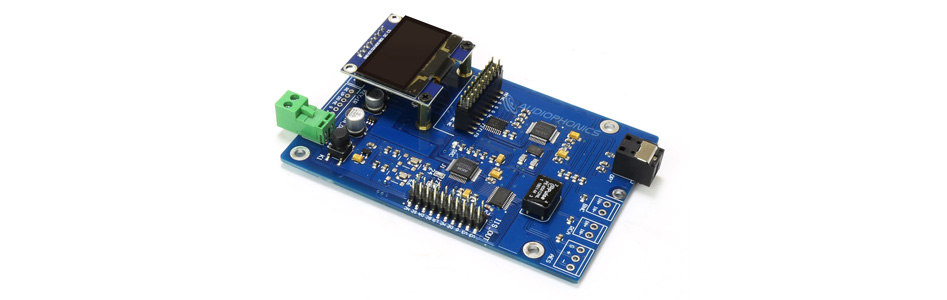

Ce module d'interface numérique extrêmement polyvalent est équipé d'une puce SRC (Sampling Rate Converter) AKM AK4137EQ au cœur de son architecture. Cette puce supporte des taux d'échantillonnages élevés jusqu'au 32bit 768kHz en PCM et jusqu'au DSD256 et vous permettra donc de profiter de vos fichiers haute résolution pour une expérience musicale d'une incroyable précision. Côté connectique on y retrouve de base une entrée Optique Toslink et une sortie I2S sur connecteur 20 pins. Il est ensuite possible d'y rajouter en entrée de l'AES, du Coaxial, du BNC et de l'USB via une interface XMOS ou Amanero. L'interface gérant les flux SPDIF est une puce AKM AK4118AEQ, permettant de limiter considérablement le jitter. Dans cette même idée de réduction du jitter, le module embarque deux horloges de fréquences différentes pour une synchronisation parfaite des signaux.

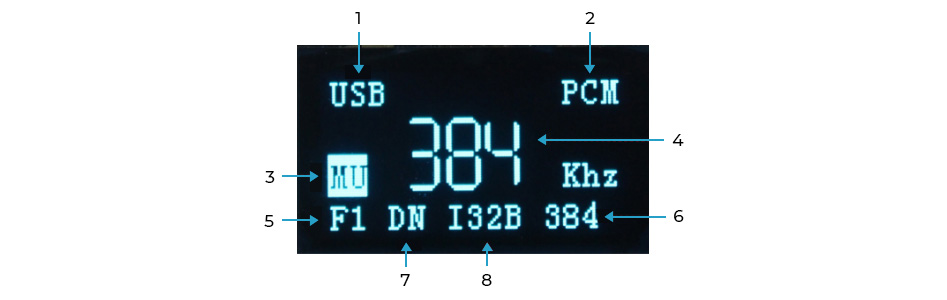

Le module est livré avec un écran OLED affichant la source active, le format de fichier, le taux d'échantillonnage ou encore le filtre. L'écran se connecte simplement sur un port dédié.

Sélection d'un taux d'échantillonnage

Le tableau suivant présente les taux d'échantillonnages sélectionnables en utilisant les pins F0, F1, F2 et DSD_ON. Le pin F3 est toujours à 0V. Une coche correspond à un signal haut niveau 3.3V et une croix à un signal bas niveau 0V.
