AUDIOPHONICS CS3318 - Module contrôleur de volume 6 canaux

Nous vous proposons ici pour les amateurs d'électronique un module de contrôle de volume à monter soi-même.
Celui-ci peut être intégré dans un de vos projets de réalisation ou servir de base à un développement spécifique.

 Le CS3318 dispose d'une fonction de détection de passage par zéro avec temps d'affectation programmable permettant un changement de volume sans (bruits) "plocs" ni "clicks" audibles.

Caractéristiques:

• Possibilité de chainer les montages (sortie ENOut) sur le même bus de contrôle.
• Adressage possible individuellement et par groupe, simplifiant la configuration simultanée du niveau de plusieurs voies avec plusieurs contrôleurs.
• Jusqu'à 3 Master Volume configurables et un contrôle de volume par canal.
• 2 modes de communications numérique possibles : I2c & SPI.: I2C : Fréquence Max de l'horloge : 100kHz / SPI : Fréquence Max de l'horloge : 6MHz
• THD + N : -112dB (0.00025%)
• Bruit en sortie à 0dB : 1.8uVrms
• Dynamique : +127dB
• Diaphonie: -120dB
• Plage de réglage de volume: -96dB à +22dB par pas d'au maximum ¼ dB
• Fonction Mute disponible (logicielle et matérielle), jusqu'3 Master Mute et un par canal
• 2 connexions libres sur la carte pour permettre une connexion à un switch externe pour un fonction Mute en façade
• Fonction Reset disponible (logicielle et matérielle)
• Alimentation analogique : +-8V to +-9V
• Consommation : 36mA par rail
• Alimentation numérique : +3V3
• Consommation: 1mA

Possibilité de contrôle par pc via USB (en ajoutant un contrôleur USB), logiciel "FlexGUI" disponible ICI



# Datasheet
# Evalution board


Produit livré

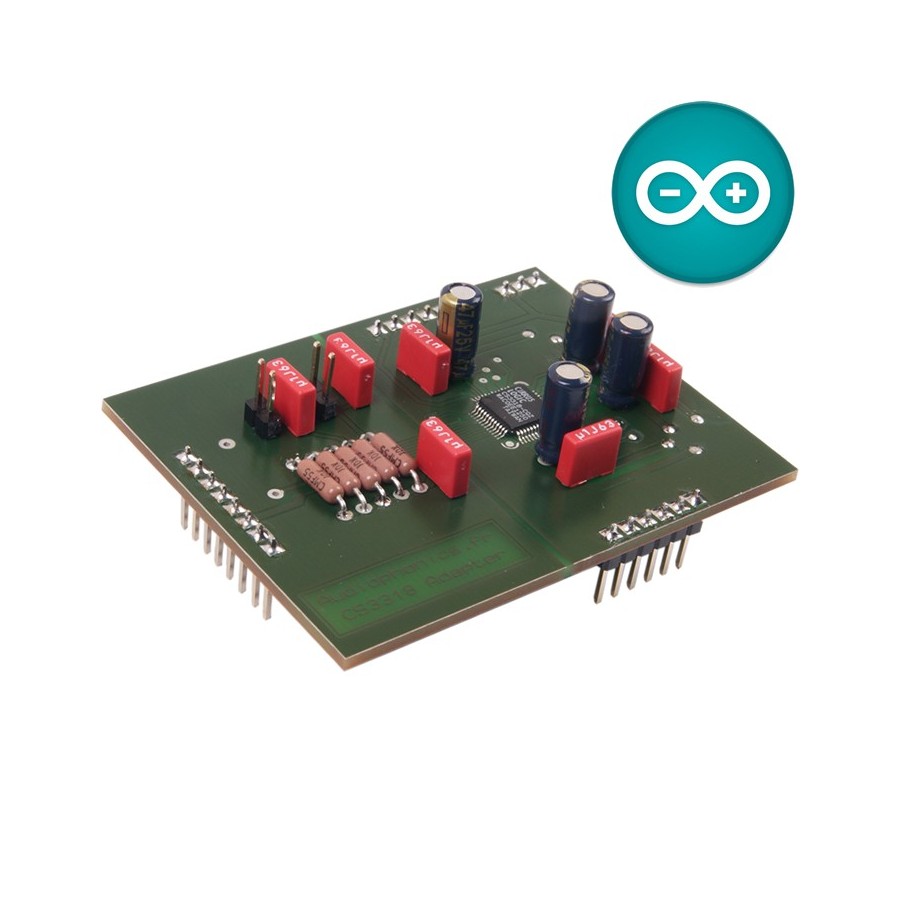

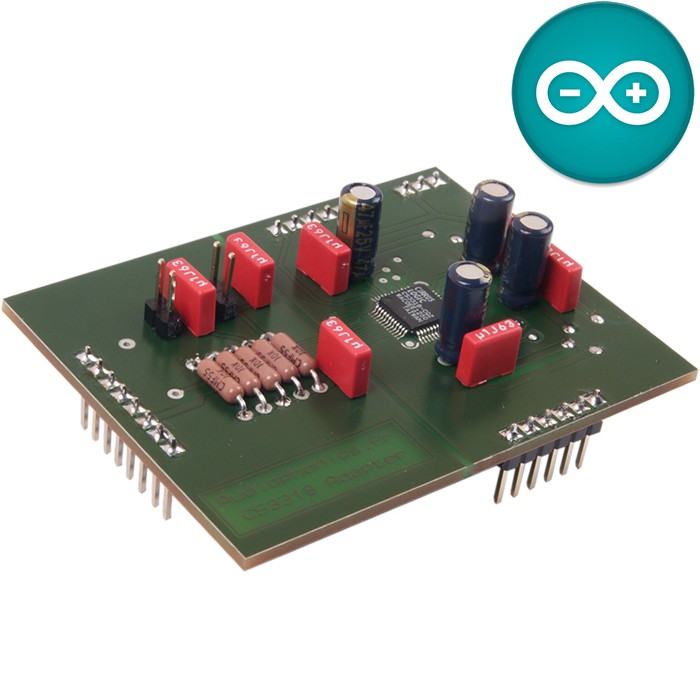

Le module complet une fois monté :

Exemple de réalisation (pilotage via encodeur rotatif avec Arduino)
