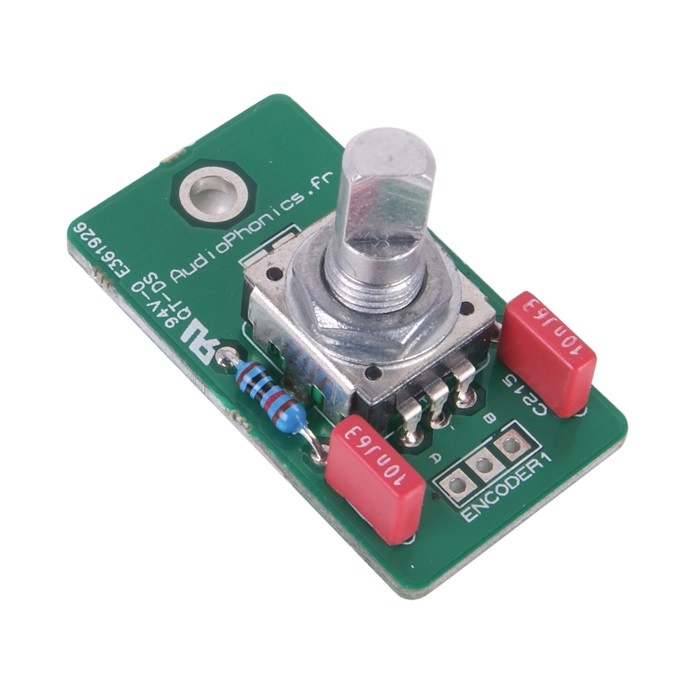

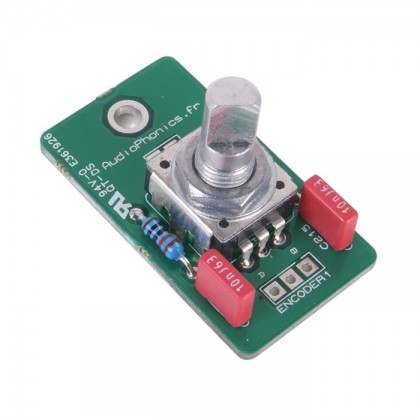

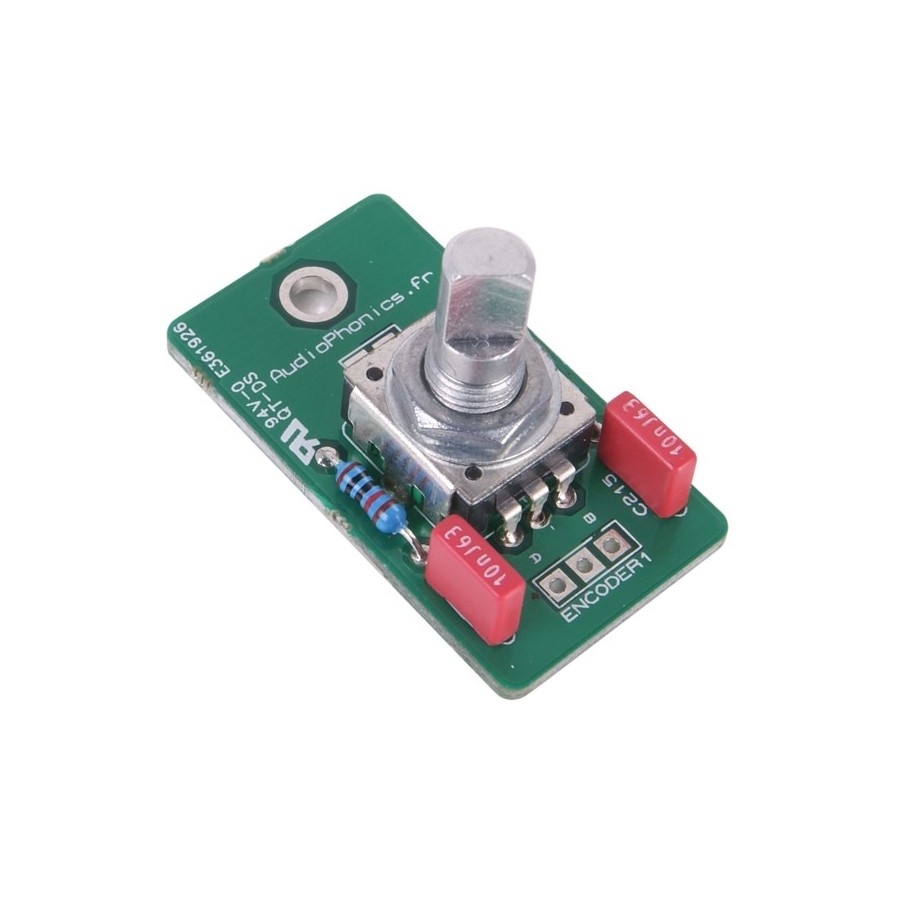

AUDIOPHONICS Kit DIY Module Encodeur rotatif / volume CS3318 6ch Arduino

Audiophonics Kit DIY Module Encodeur rotatif pour Module Contrôl de volume CS3318 6ch Arduino

Le module Encodeur vous permet d'apporter le réglage que vous souhaitez au montage sur lequel vous le branchez (contrôle du volume, selection de source, etc...).

Utilisation : Connecter les broches A et B à 2 entrées de votre micro-contrôleur (Arduino ou autres).
Connecter Les 2 pastilles en haut de la carte à l'alimention de votre montage.
Si des résistances de tirage sont déjà présentes sur votre micro-contrôleur, relier uniquement la masse au module.

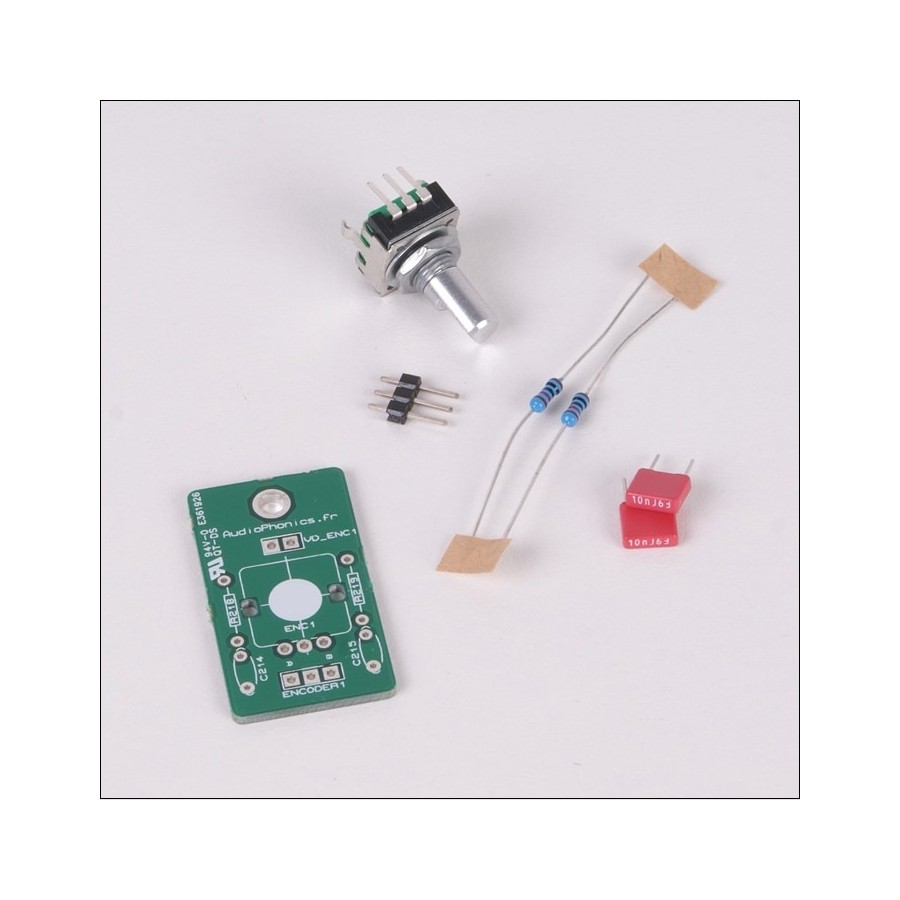

Le kit du Module Encodeur comprend le PCB ainsi que tous les composants nécéssaires pour faire fonctionner le module.

Caractéristiques :

• Fabricant : Bourns
• Série : PEC11
• Résolution : 24 impulsions par tour (PPR)
• Crans de rotation : Non
• Type d'encodeur : Incrémental rotatif
• Nombre de canaux : 2
• Diametre de l'axe : 6 mm
• Style de l'axe : Méplat

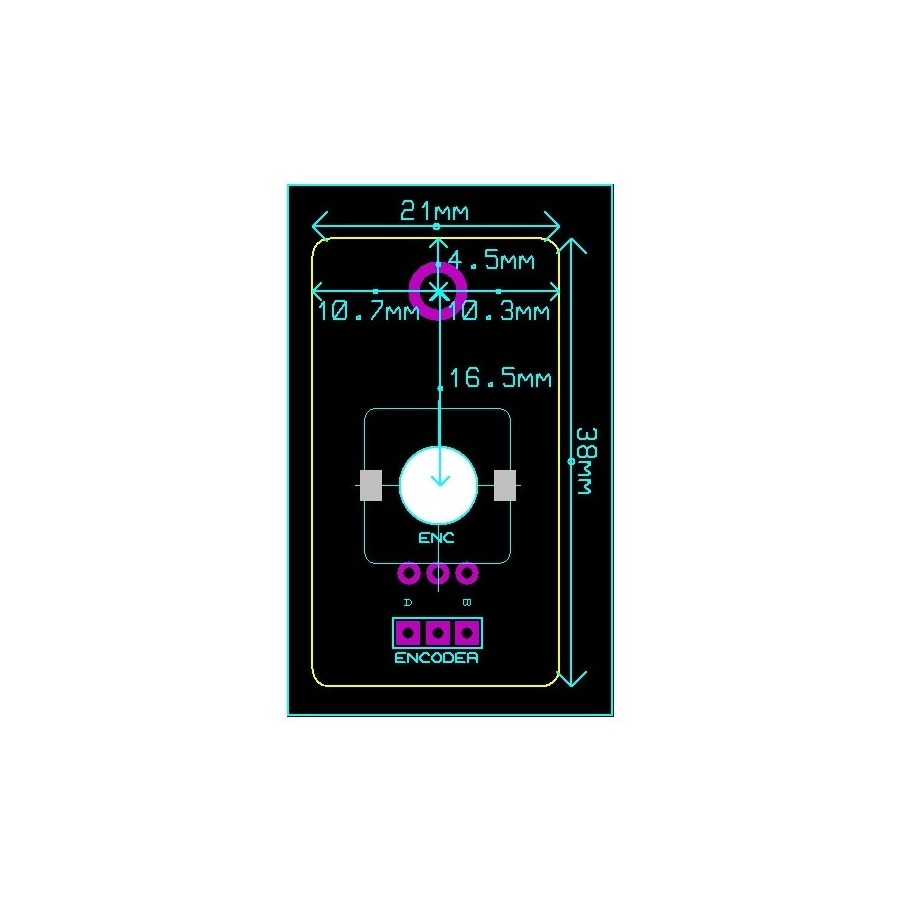

• Dimensions de la carte : 21mm x 38mm
• Poids : 10g

Peut être utilisé avec le produit Audiophonics CS3318 - Module contrôle de volume 6Ch Arduino (7943)

Attention il s'agit ici d'un kit intégralement à monter.
