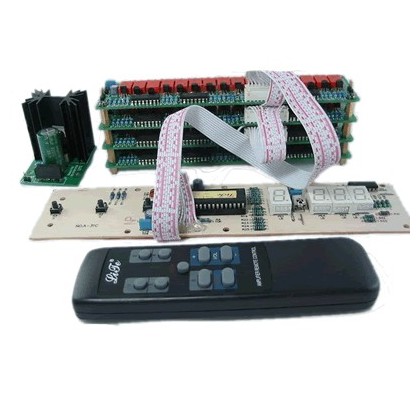

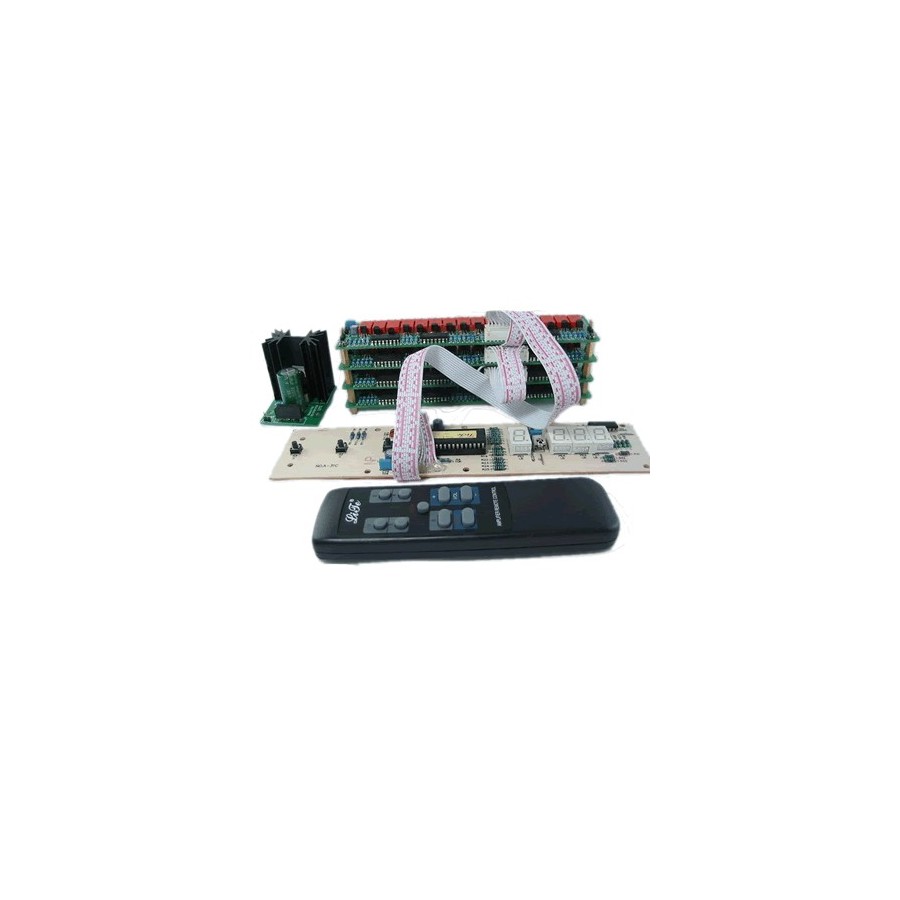

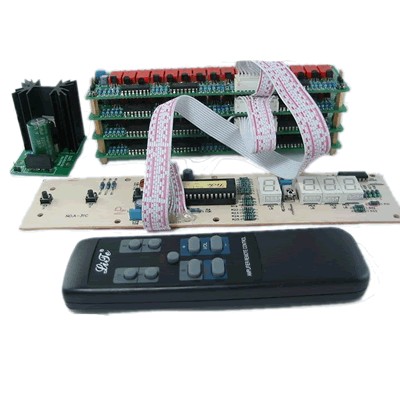

LITE V03 - Module contrôle de volume à commutation "Symétrique"

LITE V03 - Contrôleur de volume à commutation "Symétrique"

Contrôleur de volume stéréo à base de relais

Ce contrôleur de volume, utilise des relais pour commuter des résistances, à la manière d'un sélecteur rotatif.
Cela permet une atténuation du volume complètement passive sans composants susceptible d'induire une distorsion ou coloration.

• De 0dB à -99dB par pas de 1dB
• Taille cartes volume: 180mm X 45mm (X4)
• Taille carte de contrôle : 230mm X 52mm (X1)
• Sélection de source 4 entrées
• Signal symétrique uniquement

  Nécessite simplement un transformateur 15-30VA de 9 ou 12VAC
  Fourni avec entretoises et télécommande.



Schéma de câblage (PDF)

Schéma technique (PDF)
