Module contrôle de volume passif XLR symétrique à relais 256 niveaux

Module contrôleur de volume à résistances par relais sur 256 niveaux

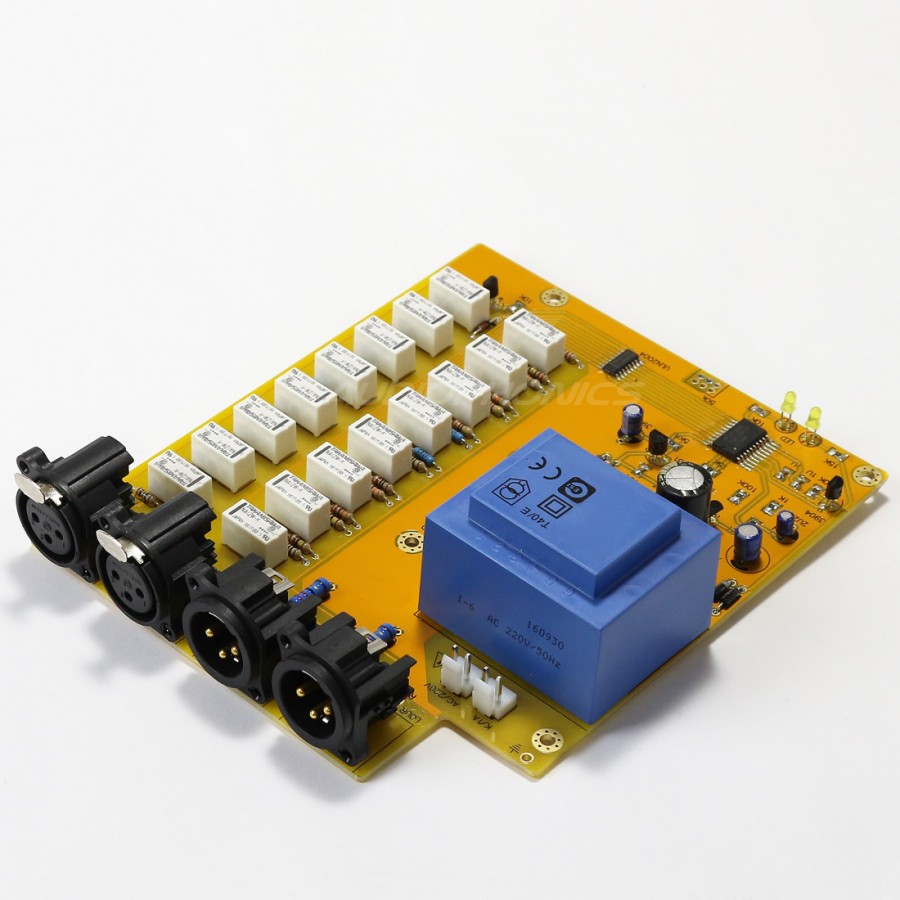

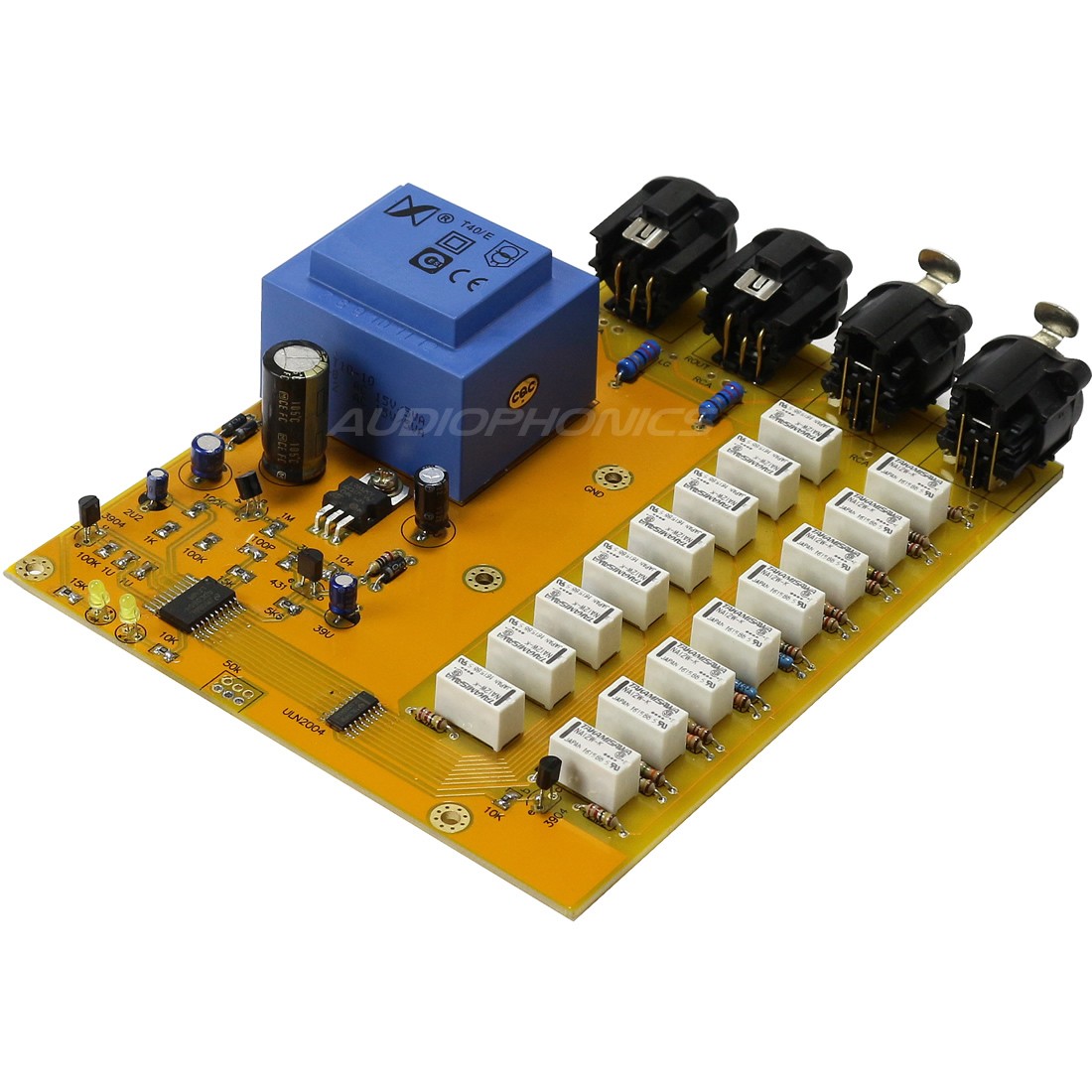

Ce module contrôleur atténuateur de volume stéréo symétrique à relais permet de concevoir des préamplificateurs de haute qualité et de haute précision. Le principe est simple. Un potentiomètre analogique envoi une tension analogique pilotant un contrôleur ADC 8bit ouvrant et fermant des relais sur des résistances de précision.

Le principe est le même que les potentiomètres commutés à résistances en terme de résultat audio. A l'écoute ce type de technologie permet une grande quantité de détails, une dynamqiue acrrue contrairement à un potentiomètre carbone montrant un niveau de bruit élevé et une plus grande distorsion à faible volume.

Cet atténuateur comporte des entrées et sorties symétriques qui peuvent être doubler par des entrées et sorties RCA à souder sur le circuit imprimé.

On peut l'utiliser ou bien en atténuateur passif ou bien coupler à des modules buffer de préamplification actif.

CARACTÉRISTIQUES TECHNIQUES

• 1 entrée stéreo, une sortie stéreo (XLR inclus ou RCA à souder)
• Atténuateur à 256 niveaux
• Alimentation 220V intégré sur le circuit
• Régulateur de tension  L7812
• Résistances métal de précision

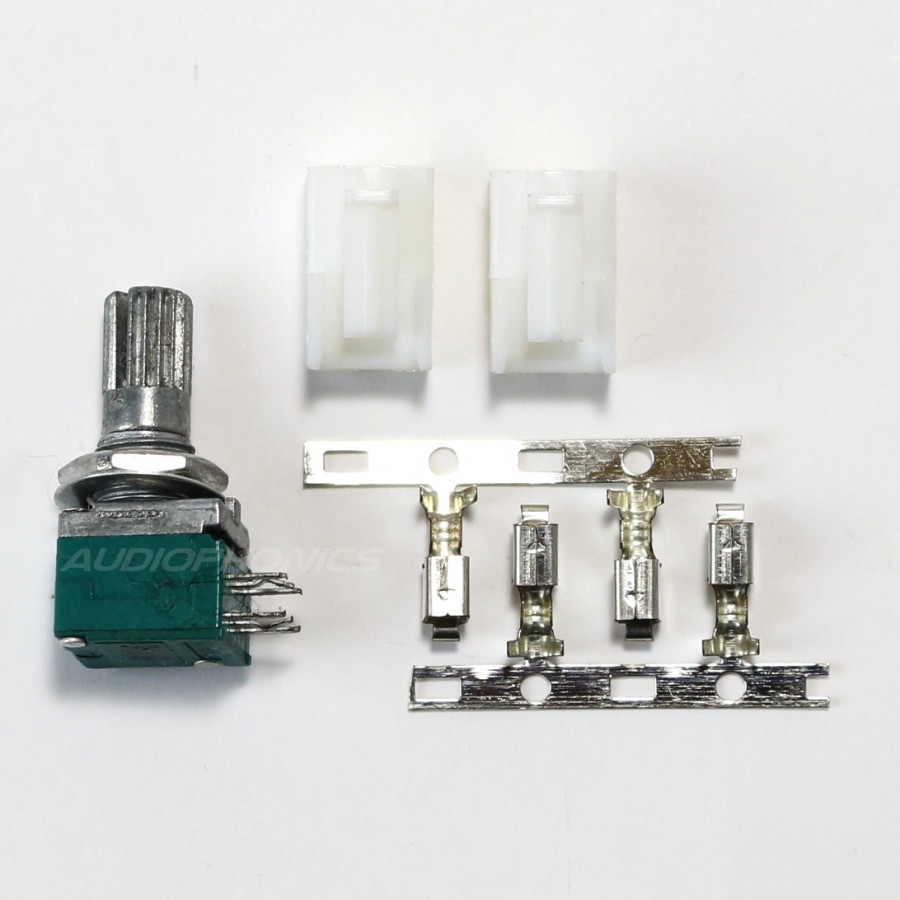

• Potentiomètre analogique 50k de pilotage du contrôleur fourni
• Dimensions : 163 x 134 x 39 mm
• Entraxes trous de fixation : 120 x 100 mm
