Module symétriseur DRV134 Stéréo XLR

Module symétriseur DRV134

Ce module audio permet de symétriser tous signal asymétrique niveau ligne HIFI RCA CINCH en signal symétrique (Balanced-XLR) de façon autonome et qualitative. Équipé de composants passif de qualité, le signal est traité et symétriser par le classique AOP Balanced line Driver DRV134.

De plus ces AOP sur support DIP 8 permettent de modifier à sa guise le son par simple changement. Divers AOP sont compatibles pin à pin sur la base du DRV 134, par exemple : THATS 1646.

Il est tout indiqué pour les montages et cas de figures suivant :

Sources audio sur sortie CINCH-RCA analogiques (lecteurs CD, BluRay, DAC) vers appareils studio et sono, ex : tables de mixage à entrées symétriques.
Préamplificateur Home Cinéma ou HIFI avec sorties RCA vers amplificateurs professionnels à entrées XLR symétriques.
Préamplificateur HIFI avec sorties RCA vers amplificateur Audio HIFI High-End haut de gamme XLR symétrique.

Pour fonctionner, ce module nécessite un transformateur faible bruit AC 230V vers enroulement secondaire 18V 0 18V AC ou 12V 0V 12V AC. La partie régulation symétrique est filtrée par un LM7912, LM7812.

On peut aussi utiliser une alimentation régulée DC positive et négative ( +/- ) de 15V.

Dimensions et entretoises

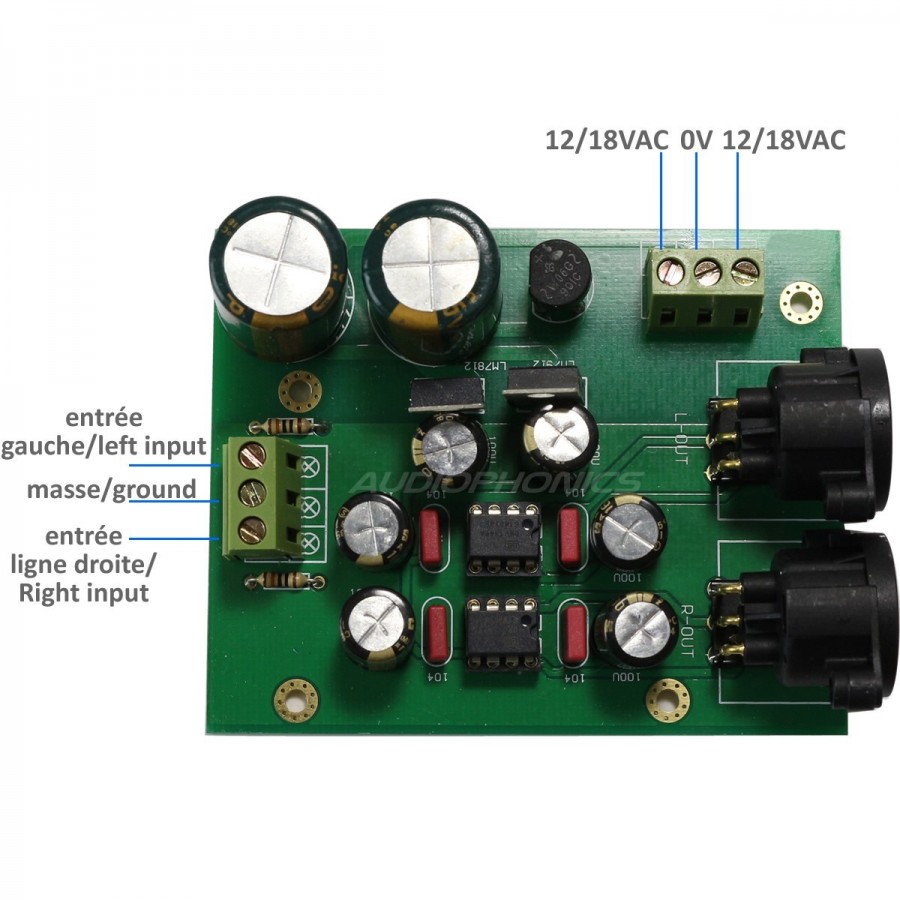

Connexion

Mesures
