E1DA COSMOS APU Unité de Traitement Analogique Préamplificateur / Préamplificateur Microphone

Le E1DA Cosmos APU est le premier produit de ce type disponible sur le marché. La dénomination APU se traduit par Analog Processing Unit ou Unité de Traitement Analogique.

Moyenne des votes pour ce produit
5.0 / 5
  Basée sur 2 avis clients.

En achetant ce produit vous obtenez 19 points de fidélité


Prévenez-moi lorsque le produit sera disponible !
Référence : 17080
Nouveau produit

199,00 €TTC

165,83 € HT
dont 0,05 € d'éco-participation

- +


Disponible sur commande
Ajouter à ma liste d'envies
Livraions depuis la france

Livraison depuis la france Livraison depuis la france Livraison depuis la france

Livraison depuis la France
Facturation France
SAV France

Garantie 2 ans

Accessoires pour ce produit

Retrouvez ici une sélection d'accessoires utiles et/ou indispensables pour ce produit. Ceux-ci sont spécialement sélectionnés par l'équipe Audiophonics en fonction des caractéristiques du produit.


Informations

E1DA Cosmos APU

Unité de Traitement Analogique Préamplificateur / Préamplificateur Microphone

E1DA Cosmos APU Unité de Traitement Analogique Préamplificateur / Préamplificateur Microphone

Le E1DA Cosmos APU est le premier produit de ce type disponible sur le marché. La dénomination APU se traduit par Analog Processing Unit ou Unité de Traitement Analogique. Celui-ci se compose de deux section distinctes, aux utilités différentes, chacune intégrant une entrée et une sortie Jack 3.5mm TRRS. Le E1DA Cosmos APU peut être utilisé des manières suivantes :

  • Pour mesurer le niveau de distorsion d'un DAC ou amplificateur à 1Khz/10kHz et à des niveaux d'harmoniques inférieurs à -150/-130dB ou le THD+N à 1kHz jusqu'à -132dB. Dans ce cas d'utilisation, il est nécessaire d'utiliser la partie Notch du Cosmos APU.
  • Pour mesurer la plage dynamique et le rapport signal/bruit d'un DAC ou amplificateur avec le bruit résiduel de l'APU de 130nVrms(A). Dans ce cas de figure, il faudra utiliser la section Preamp du Cosmos APU.
  • Pour ripper des vinyles avec la section Preamp du Cosmos APU associée au Cosmos ADC (vendu séparément) et son DSP RIAA intégré. Dans ce cas nous vous invitons à télécharger et utiliser le fichier CosmosAdc_v13_RIAA.hex disponible dans l'onglet téléchargements de cette page.
  • Pour utiliser un microphone à condensateur professionnel avec une alimentation fantôme 48V. Dans ce cas de figure, on utilisera la section Preamp du E1DA Cosmos APU.

La tension d'entrée de l'APU doit être inférieure ou égale à 3.5Vrms pour sa section Preamp et inférieure ou égale à 10Vrms pour sa section Notch. Une surtension des entrées pourrait endommager l'appareil.

Pour éviter d'activer accidentellement l'alimentation fantôme et d'endommager ainsi l'appareil testé et relié à l'entrée Preamp, une petite barre de blocage rouge a été placé dans l'interrupteur d'alimentation 48V. Celle-ci doit donc être retirée pour utiliser le APU avec un microphone à condensateur.

L'alimentation 48V ne doit être utilisée qu'avec un microphone à condensateur. Si celle-ci a été activée, attendez au moins 10 secondes avant de brancher un autre appareil sur l'APU.

Les performances de l'APU sur la seconde harmonique (H2) dépendent de la symétrie de votre équipement / banc de test. Il est préférable d'utiliser une batterie externe, un isolateur USB ou un ordinateur portable sur batterie pour l'ADC après l'APU. Souvent, une erreur de symétrie pourra être détectée si les niveaux de H2 sont différents après un changement de la polarité d'entrée.


Schéma simplifié section Notch

E1DA Cosmos APU Unité de Traitement Analogique Préamplificateur / Préamplificateur Microphone

Caractéristiques techniques

Spécifications
Type de produitPréamplificateur
Préamplificateur pour microphone
Entrées2* Jack 3.5mm TRRS
Sorties2* Jack 3.5mm TRRS
Entrée NotchNiveau jusqu'à 10Vrms
Gain = 20dB (ajustable +0/6dB)
Zi = 20/10kΩ asymétrique/symétrique
Ratio Notch = -30dB @ 1kHz/10kHz (sélectionnable)
Bruit résiduel : 950nVrms(A) typique (gain 20+6dB, FNotch = 1kHz)
Distorsions résiduelles @ 1kHz, 4.5Vrms, 2nd/3rd : < -150dB/-150dB
Distorsions résiduelles @ 1kHz, 9Vrms, 2nd/3rd : < -150dB/-160dB
Distorsions résiduelles @ 10kHz, 4.5Vrms, 2nd/3rd : < -130dB/-130dB
THD+N résiduel 20Hz-20kHz @ 1kHz, 9Vrms : < -131dB No-Weighted
THD+N résiduel 20Hz-20kHz @ 1kHz, 4.5Vrms : < -127dB No-Weighted
Entrée PreampNiveau jusqu'à 3.5Vrms
Gain = 34/60dB
Zi = 47/23.5k asymétrique/symétrique
Capacitance d'entrée : 100pF
Bruit résiduel : < 130nVrms(A) typique @ gain +60dB
Bruit résiduel : < 260nVrms(A) @ gain +34dB
Plage dynamique Preamp->Notch @ 1kHz -60dBFS (10mVrms) : > 153dB(A)
Plage dynamique Preamp->Notch @ 1kHz -60dBFS (5mVrms) : > 150dB(A)
Alimentation fantôme : 48VDC ±4V 2x6.8kΩ
Réponse en fréquenceNotch : 5Hz-200+kHz FNotch=1k
Preamp : 10Hz-1MHz+ -3dB @ gain = 60dB / 10Hz-5MHz+ -3dB @ gain = 34dB
Puce de préamplificationTHAT1510
AOPOPA1612
RT6863S
Général
Tension d'alimentation5VDC via USB-C
Dimensions (L*P*H)61*104*39mm
Poids157g
Matériau du châssisAluminium anodisé
CouleurNoir
E1DA Cosmos APU Unité de Traitement Analogique Préamplificateur / Préamplificateur Microphone

REW avec fichier de calibrage DAC+LPF -> Cosmos APU -> Cosmos ADC



E1DA Cosmos APU Unité de Traitement Analogique Préamplificateur / Préamplificateur Microphone

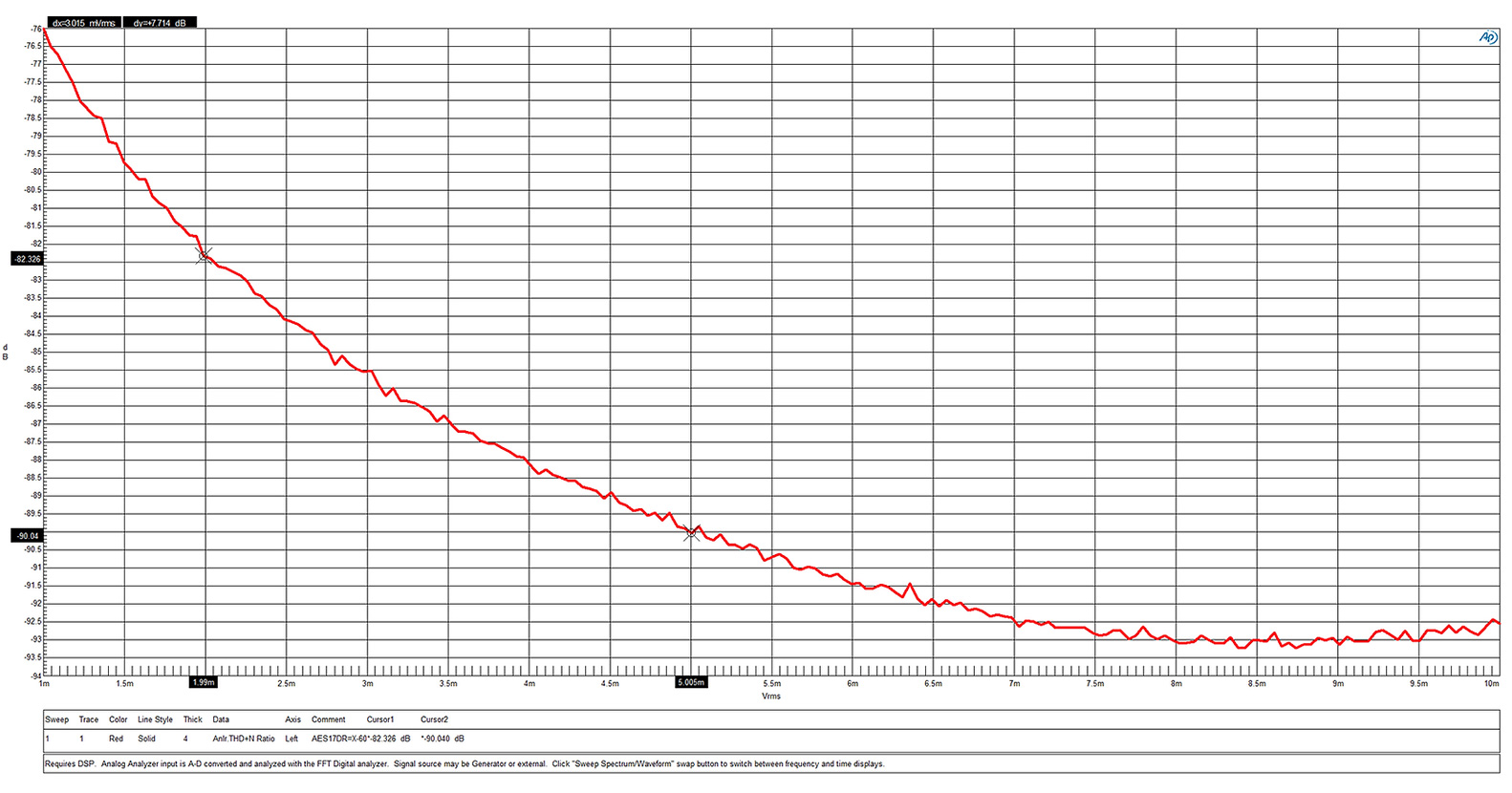

Test de plage dynamique AES17 effectué à -60dBFS en mesurant le THD+N A-Weighted. Ce graphique montre le THD+N résiduel (A) du LNA à un niveau de balayage de 1-10mV.



E1DA Cosmos APU Unité de Traitement Analogique Préamplificateur / Préamplificateur Microphone

Source MM 5mV 10Ω, gain APU 34dB CosmosADC+digital_RIAA sensibilité 1.7V
THD+N -89dB ou -97.7dB(A)



E1DA Cosmos APU Unité de Traitement Analogique Préamplificateur / Préamplificateur Microphone

Source MC 250uV 10Ω, gain APU 60dB Cosmos ADC sensibilité 1.7V, THD+N -66dB ou -78dB(A).
