[GRADE B] AUDIOPHONICS Kit Boitier Aluminium et accessoires pour EVO-SABRE DAC Noir

Boîtier RaspDAC EVO

Voici le boîtier dédié sur mesure conçu pour abriter la carte DAC Audiophonics RaspDAC EVO. Ce dernier est usiné à 100% en aluminium, matériau léger, robuste et bloquant les interférences susceptibles d'affecter l'audio.

Le boîtier est pré-percé (entretoises et connecteurs). Son assemblage se résume à la fixation des différents panneaux à l'aide de la visserie fournie et à l'installation des différentes cartes et écrans composant le DAC.

L'outillage nécessaire pour assembler le boîtier et ses éléments se limite aux pièces suivantes :

• Tournevis hexagonal 6 pans 1.5 mm
• Tournevis hexagonal 6 pans 2.0 mm
• Tournevis hexagonal 6 pans 2.5 mm
• Tournevis cruciforme P2

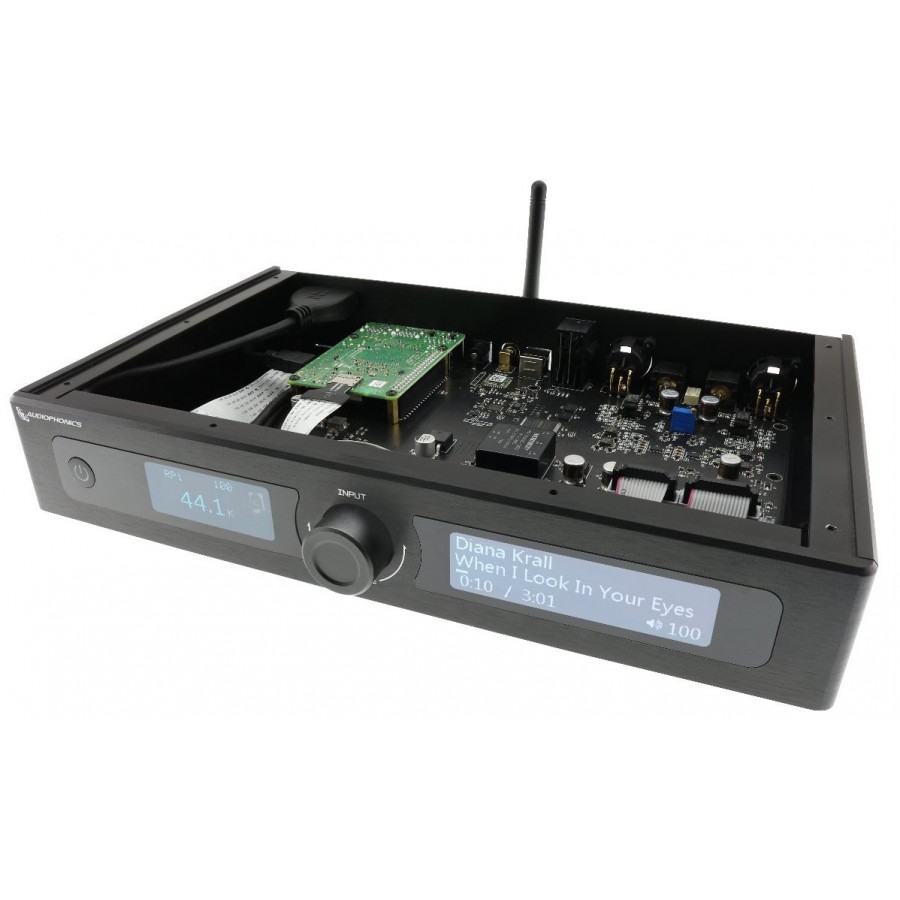

Le kit boîtier s'accompagne de tous les accessoires requis pour monter un DAC fonctionnel à partir d'une carte EVO Sabre (à acheter séparément). On y trouve la visserie et les entretoises requises pour l'installation en boîtier du module EVO, de son module afficheur de base et et de son module écran additionnel.

Les connecteurs et passes-cloisons permettant d'accéder à la connectique des différents éléments du DAC sont également livrés avec ce kit.

Panneaux

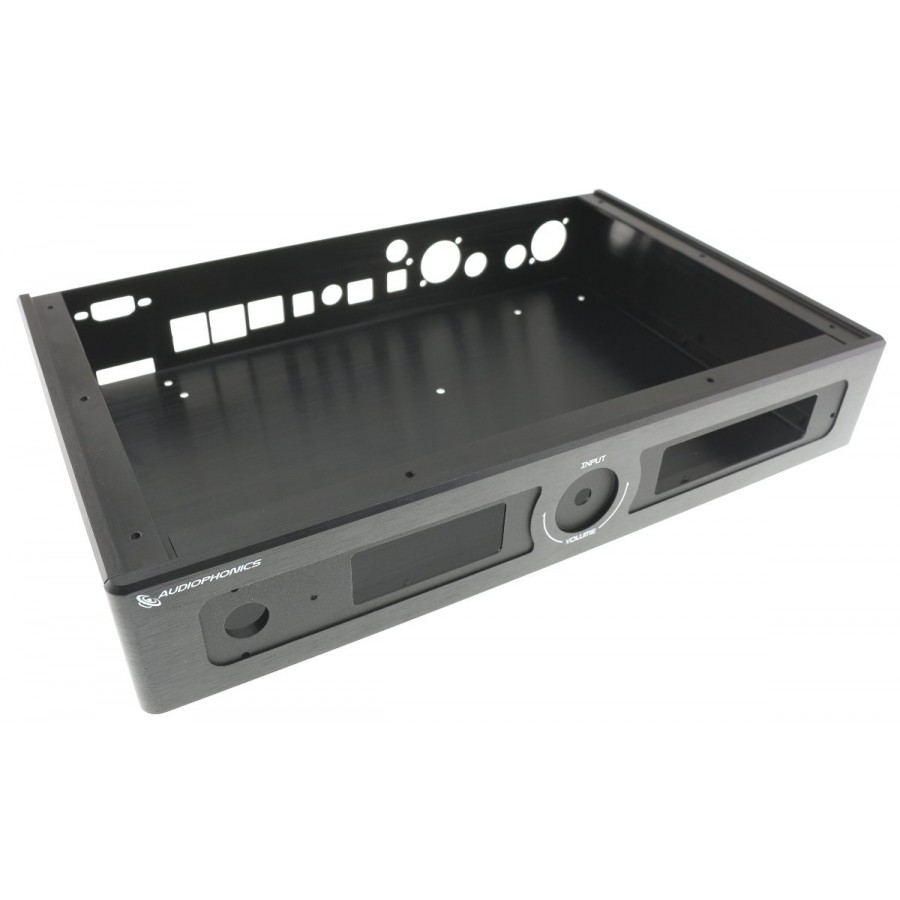

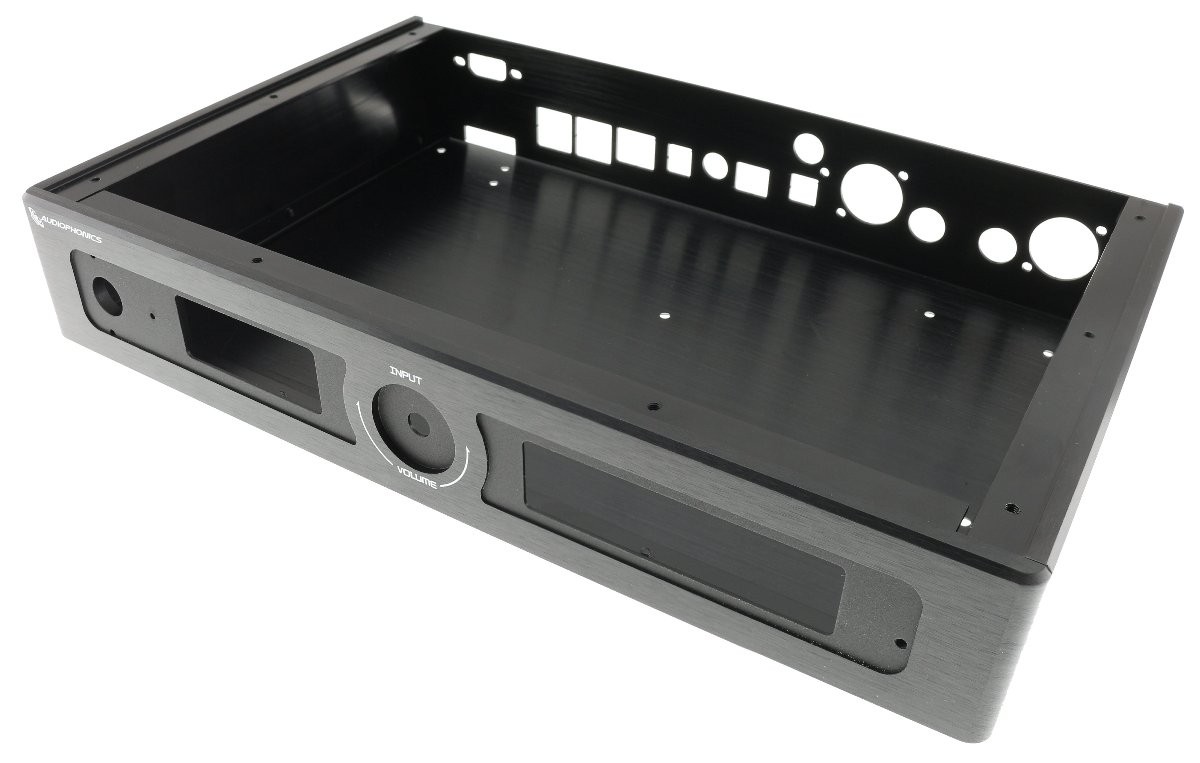

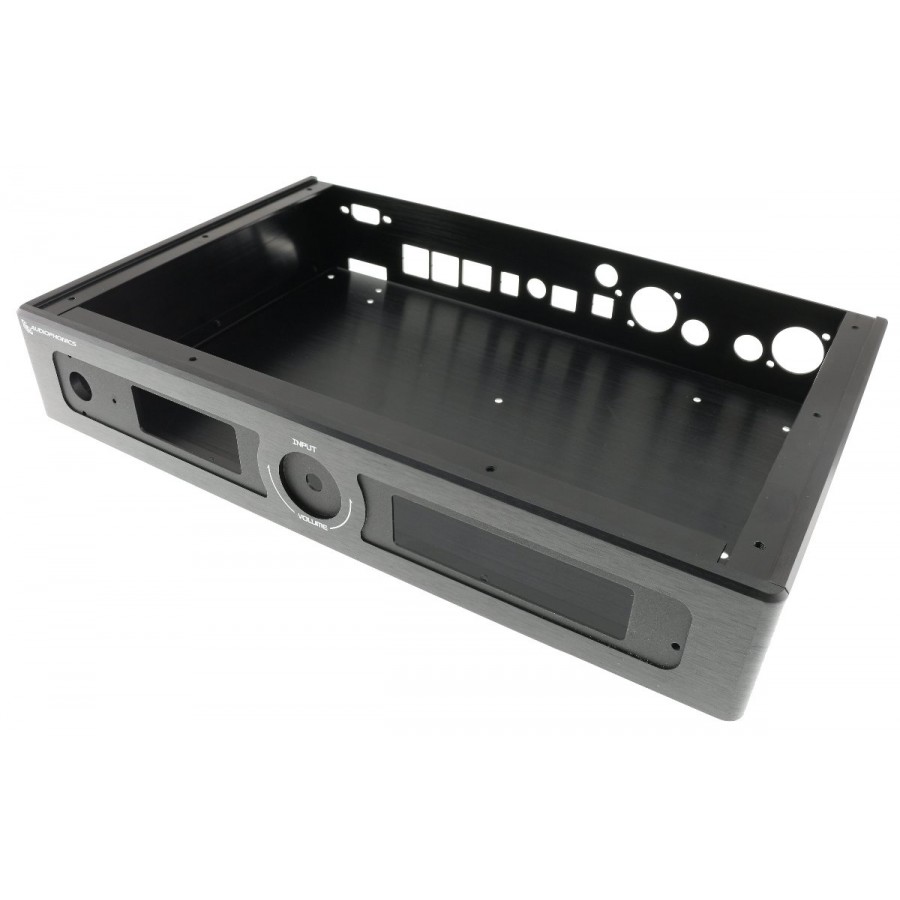

Le panneau avant est percé pour accueillir le PCB écran / contrôleur / encodeur livré avec le module EVO. Il est également percé pour recevoir un écran optionnel destiné à s'interfacer avec le Raspberry Pi lorsque le module EVO fonctionne en mode lecteur réseau.

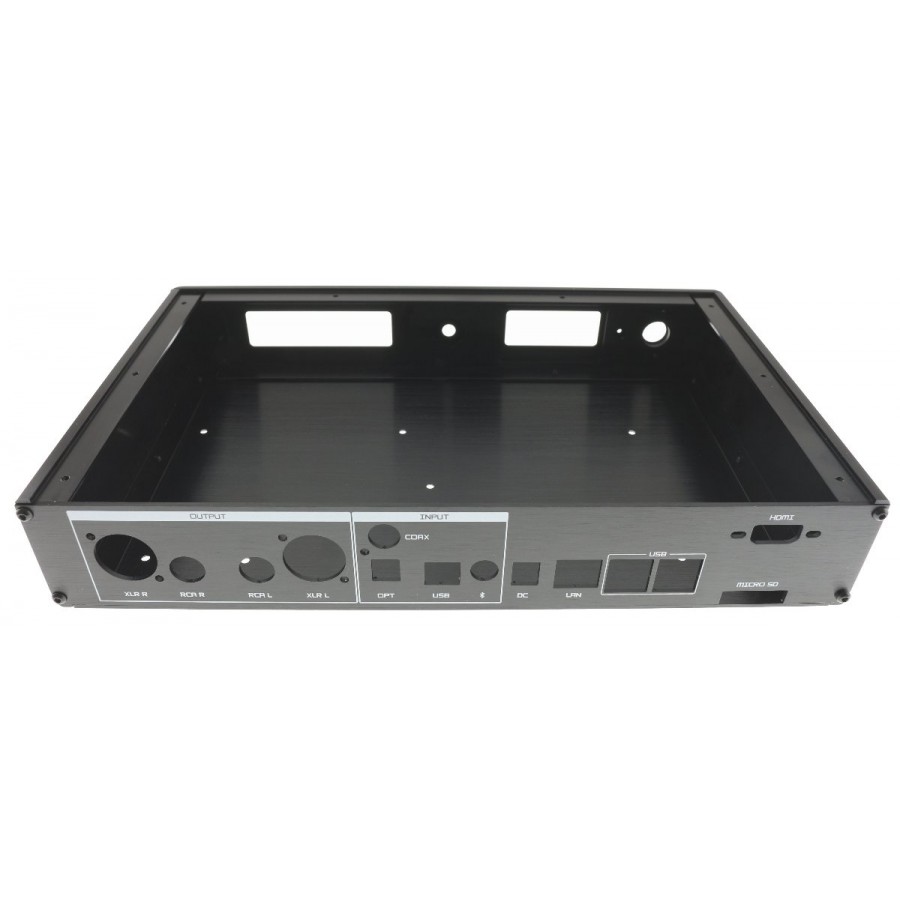

De gauche à droite, le panneau des connecteurs (arrière) présente une sortie XLR symétrique ainsi qu'une sortie RCA asymétrique.

On trouve ensuite les entrées numériques du DAC avec connecteur coaxial, connecteur optique, entrée USB-B et antenne bluetooth.

Enfin, le panneau des connecteurs est équipé d'une entrée Jack DC dédiée à l'alimentation puis aux connecteurs RPI 4 (RJ45, USB-3, USB- 2, sortie vidéo HDMI ainsi que connecteur pour carte SD dédiée au système d'exploitation).

Accessoires EVO

En plus des panneaux, visserie et entretoises, ce kit boîtier comprend tous les accessoires pour monter un véritable appareil audio autonome à partir d'un module EVO-SABRE DAC Audiophonics. On y retrouve en particulier une antenne bluetooth compatible avec le connecteur du module EVO.

Les accessoires fournis comprennent également les pièces nécessaires pour optimiser le mode lecteur réseau du DAC Sabre EVO : un passe-cloison micro-HDMI vers HDMI pour accéder au connecteur vidéo du Raspberry Pi, un passe cloison micro-SD pour accéder rapidement au système du lecteur réseau.
