SPARKOS LABS SS7818 Régulateur de Tension Discret +18V
En achetant ce produit vous obtenez 4 points de fidélité
Sparkos Labs SS7818
Régulateur de tension discret +18V
La marque Sparkos Labs, spécialisée dans la conception de composants électroniques discrets de haute qualité, a créée une gamme de régulateurs discrets destinés à remplacer avantageusement les régulateurs monolithiques ajustables. Ils sont au format standard TO-220 avec 3 pins et disposent d'une tension fixe avec plus de 1A disponible en sortie.
SS7818

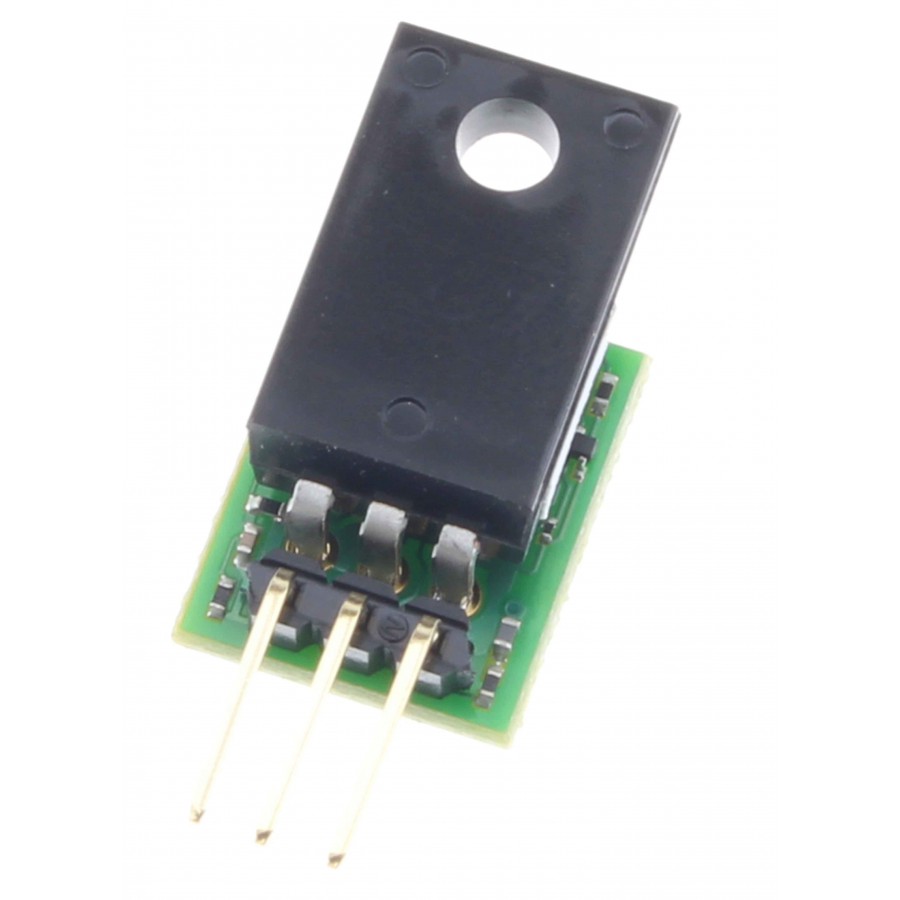

Nous vous proposons ici le modèle Sparkos Labs SS7818, un régulateur de tension discret à polarité positive permettant de remplacer des régulateurs LM78XX ou LM341XX. Celui-ci offre une tension de sortie de +18V fixe.
Pourquoi des régulateurs discrets ?
Ces régulateurs de tension discrets surpasseront les performances de tous les régulateurs monolithiques au format TO-220, que ce soit en terme de bruit en sortie, de réponse transitoire ou de régulation de charge. Cette conception discrète permet d'intégrer de nombreux condensateurs internes impossibles à intégrer dans un circuit intégré. De plus, le régulateur discret embarque un condensateur de découplage en sortie, éliminant la nécessité d'en installer un en externe. L'amplificateur d'erreur de ce régulateur est également entièrement discret, étant basé sur un AOP SS3601 légèrement modifié. La tension de référence interne est une référence shunt de précision avec filtrage post RC, permettant un bruit extrêmement faible. Dans ce design, l'amplificateur d'erreur se charge de comparer un voltage de retour à un voltage de référence.
Discrets ET petits
Ces régulateurs discrets sont les modèles les plus petits disponibles sur le marché. Ils disposent d'une largeur de 11.4mm, soit 1.3mm plus large qu'un format TO-220 standard. Du fait de leur petite taille, ils peuvent être associés avec des dissipateurs thermiques étroits ou même s'adapter à un trou de fixation de dissipateur thermique déjà existant dans votre équipement. La languette sur le haut du régulateur n'est pas couverte par le PCB, permettant un montage simple. Les pins eux sont placés de la même manière que sur un régulateur au format TO-220.
Remplacement d'un régulateur
Pour remplacer un régulateur monolithique avec un modèle discret, vous devez connaître sa polarité, son pinout et sa tension de sortie. Dans le cas d'un régulateur ajustable, sa tension de sortie est fixée par le circuit dans lequel il est intégré via une résistance qu'il faudra court-circuiter et retirer.
Il n'est pas recommandé de tenter d'ajuster dynamiquement la tension de sortie de ces régulateurs discrets en utilisant des potentiomètres ou des diviseurs de tension sur la broche de masse, afin d'atteindre les performances spécifiées.
Si un régulateur à remplacer est monté sur un dissipateur thermique, ce même dissipateur thermique doit être utilisé avec le régulateur discret de remplacement. Il n'est pas nécessaire d'utiliser un dissipateur thermique plus grand. Le dissipateur thermique existant suffira. La languette de ces régulateurs discrets étant liée à l'entrée de tension, un isolant électrique doit être utilisé entre la languette et le dissipateur thermique.
Les condensateurs de dérivation d'entrée et de sortie du circuit existant devraient également être adaptées et ne nécessitent aucune modification pour un fonctionnement normal. Si le condensateur de sortie le plus proche du régulateur est de type céramique ou à film, une meilleure réponse transitoire peut être obtenue en le retirant du circuit, car les condensateurs en céramique et à film dégradent la marge de phase du dispositif. Dans les cas où le condensateur de sortie est retiré du circuit, le condensateur interne en polymère de tantale de 10µF sera suffisant comme condensateur de sortie, et le dispositif fonctionnera avec une marge de phase plus élevée et une réponse moins transitoire.
La meilleure réponse transitoire peut être obtenue en utilisant un condensateur électrolytique Panasonic EEU - FR1H101B (100µF 50V 65mΩ ESR) comme condensateur de sortie. Ce condensateur peut être utilisé pour remplacer le condensateur de sortie existant ou il peut être ajouté en parallèle. Il est à noter que la polarité correcte doit être respectée lors de l'installation de ces condensateurs électrolytiques.
Retrouvez les spécifications complètes dans la Datasheet du produit, dans l'onglet "Téléchargement" de cette page.
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Régulateur de tension discret |
| Polarité | Positive |
| Tension de sortie | +18V |
| Performances | ||||
|---|---|---|---|---|
| Paramètre | Condition | Min. | Typ. | Max. |
| Tension d'entrée (Vin) | - | Vo+2V | - | +40V |
| Courant de repos (Iq) | - | 14mA | 18mA | 22mA |
| Courant de sortie minimum (Iomin) | - | - | 0mA | - |
| Précision tension de sortie (Vo) | - | -1.5% | 0% | +1.5% |
| Dropout tension (Vdrop) | Courant de sortie = 1A | - | 1.85V | 2V |
| Impédance de sortie (Zout) | - | - | 2mΩ | - |
| Courant de sortie maximum (Io) | - | - | 1A | - |
| Rejet du ripple (RR) | F = 100Hz | - | -125dB | - |
| Régulation de charge (Io = 0A à 1A) | - | - | 1..8mV | - |
| Tension bruit de sortie RMS, 20Hz - 20kHz (N) | @ +/-5Vo | - | 3.5µV RMS | - |
| @ +/-15Vo | - | 6µV RMS | - | |
| @ +/-24Vo | - | 10.2µV RMS | - | |
| Tension de sortie (V) | 18.0 |
| Courant de sortie (A) | 1.0 |
| Tension d'entrée (V) | 2.0 |
| Tension d'entrée (V) | 40.0 |
